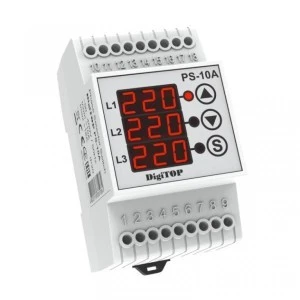

Przełącznik faz PS-10A przeznaczony jest do zasilania przemysłowych i domowych odbiorców jednofazowych 220/230V 50Hz z jednej z faz sieci trójfazowej w celu zapewnienia zasilania najbardziej krytycznych urządzeń jednofazowych z fazy o najwyższej jakości i zabezpieczenia ich przed przepięciami lub podnapięciami.
Urządzenie jest sterowane przez mikrokontroler, który analizuje napięcie w sieci trójfazowej i wyświetla rzeczywiste wartości na wskaźnikach cyfrowych dla każdej fazy. Wyjście jest przełączane do obciążenia przez przekaźniki elektromagnetyczne. Urządzenie jest zasilane z monitorowanych faz.
Programowalne ustawienia:
– Dopuszczalne granice przełączania/odłączania napięcia
– Faza priorytetowa
– Czas opóźnienia przełączania obciążenia
– Czas opóźnienia przełączania dla dolnej granicy
Specyfikacje
Napięcie pomiarowe na każdej fazie, V: 50-400
Znamionowy prąd obciążenia: 10A
Maksymalny prąd obciążenia: 16A
Czas wyłączenia/przełączania dla górnej granicy, s: nie więcej niż 0,02
Czas wyłączenia/przełączania dla dolnej granicy (<120V), s: nie więcej niż 0,02
Górna granica wyłączenia/przełączania: 210-270 (250*) V
Dolna granica wyłączenia/przełączania: 120-200 (170*) V
Faza priorytetowa: L1,L2,L3 (OFF*)
Czas opóźnienia włączenia obciążenia: 0-600 s (0*)
Czas opóźnienia przełączenia przy dolnej granicy: 1-10 sek (1*)
Czas opóźnienia przełączenia na fazę priorytetową: 5-120 sek (5*)
Dokładność woltomierza, %: nie więcej niż 1
Stopień ochrony urządzenia: IP20
Kontrola wyjścia od “przyklejenia” styku: tak
Wielkość: 7 modułów
>Montaż na szynie DIN
* – ustawienia fabryczne
