Przekładnik prądowy ‑ trójfazowy 300/5A 720V AC TP‑300

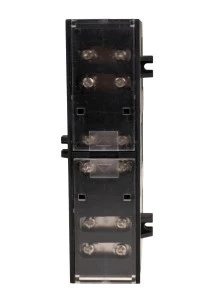

Przekładnik prądowy TP-300

Opis produktu

Trójfazowy.
Z zamkniętym rdzeniem.
Przekładnia 300/5.
Moc 2,5 VA.

Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem pierwotnego uzwojenia. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

typ	Ip/Is	Klasa	moc [VA]	wymiary otworu P1/P2 [mm]	wymiary W×H×D [mm]	waga [kg]
TP-100	100/5	1	1,5	22×26	76,5×74×80	0,452
TP-150	150/5	1	2,5	22×26	76,5×74×80	0,452
TP-200	200/5	1	2,5	22×26	76,5×74×80	0,452
TP-250	250/5	1	2,5	22×26	76,5×74×80	0,452
TP-300	300/5	1	2,5	31×31	142×55×96	0,570
TP-400	400/5	1	2,5	31×31	142×55×96	0,570
TP-600	600/5	1	2,5	31×31	142×55×96	0,570
