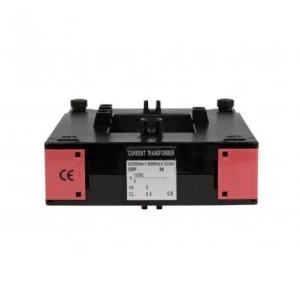

Przekładnik prądowy jednofazowy z otwieranym rdzeniem TO‑1250

Przekładnik prądowy TO-1250

Opis produktu

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 1250/5.
Moc 5 VA.

Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

Typ	Przekładnia	Klasa	Moc	Wymiary [mm]									Waga
	Ip/Is		[VA]	A	B	C	D	E	F	G	H	I	[kg]
TO-100	100/5	1,0	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-125	125/5	1,0	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-150	150/5	1,0	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-200	200/5	0,5	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-250	250/5	0,5	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-300	300/5	0,5	1,5	21	32	51	90	112	34	45	40	32	0,78
TO-400	400/5	0,5	1,5	50	80	78	116	146	33	33	35	33	0,9
TO-500	500/5	0,5	2,5	50	80	78	116	146	33	33	35	33	0,9
TO-600	600/5	0,5	2,5	50	80	78	116	146	33	33	35	33	0,9
TO-750	750/5	0,5	5,0	50	80	78	116	146	33	33	35	33	0,9
TO-1000	1000/5	0,5	5,0	50	80	78	116	146	33	33	35	33	0,9
TO-1250	1250/5	0,5	5,0	80	121	-	145	196	33	-	70	-	-
TO-1600	1600/5	0,5	7,5	80	121	-	145	196	33	-	70	-	-
TO-2000	2000/5	0,5	10,0	80	121	-	145	196	33	-	70	-	-
