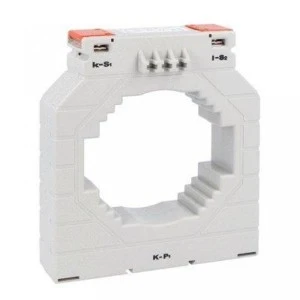

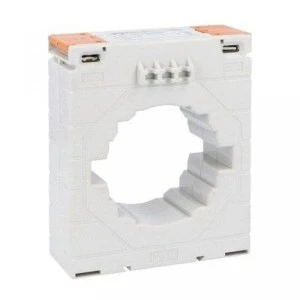

Przekładniki prądowe serii DM... instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.
Charakterystyka robocza:
– częstotliwość pracy: 50...60Hz
– prąd strony wtórnej: 5A
– przeciążenie wytrzymywane: 120%Ip
– znamionowe napięcie izolacji Ui: 720V
– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę
– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę
– izolacja (typ suchy): klasa E
– montaż na szynie DIN 35mm (IEC/EN/BS 60715) lub śrubami (adaptery w standardzie)
– stopień ochrony: IP30
– warunki otoczenia:
• temperatura pracy: -25...+50°C
• temperatura składowania: -40...+80°C
• wilgotność względna bez kondensacji: 90%.
