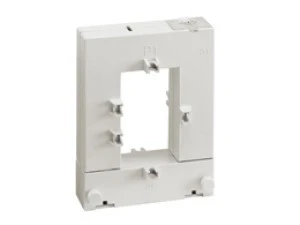

Przekładnik prądowy 250/5A, klasa 0,5, rdzeń otwierany, otwór 50x80mm DM1TA0250

Cena:
Na zamówienie z Magazynu Zewnętrznego

Przekładniki prądowe serii DM...TA instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Seria przekładników prądowych DM...TA posiada klasę dokładności 1/0,5, wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 250A wzwyż.

Charakterystyka robocza

– częstotliwość robocza: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– zaciski śrubowe

– osłony do plombowania

– montaż śrubami (adapter w standardzie)

– stopień ochrony: IP30

– warunki otoczenia

• temperatura pracy: -25 ... +50°C

• temperatura składowania: -40 ... +80°C.

• wilgotność względna bez kondensacji: 90%.

Certyfikaty i zgodności

Certyfikaty: EAC.

Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.

Dane techniczne

CN
8538909100
Szerokość przepustu [mm]
50
Wysokość przepustu [mm]
80
Znamionowy prąd wtórny [A]
5
Klasa dokładności
0.5000
Z ochroną przed dotykiem
Model
Przekładnik z dzielonym rdzeniem
Mocowanie zatrzaskowe
PKWiU
27.12.40.0
Liczba wejść pierwotnych
1
Znamionowa wtórna moc pozorna [VA]
3
Znamionowy prąd pierwotny [A]
250
Współczynnik przetężeniowy
FS 5
Podłączenie obwodu wtórnego
Połączenie wtykowe
Z szyną miedzianą

Dane logistyczne

Ean
8013975178560
Szerokość opakowania [mm]
150
Waga z opakowaniem [kg]
0.98
Wysokość opakowania [mm]
80
Długość opakowania [mm]
180
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
