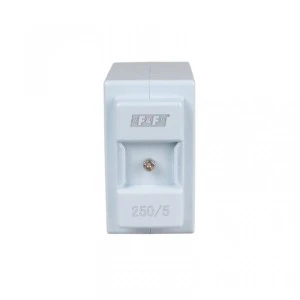

Przekładnik prądowy TI-250-02S

Przekładnik prądowy jednofazowy w klasie dokładności 0.2S

Z zamkniętym rdzeniem
Przekładnia 250/5.
Moc 2,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Сechу urządzenia

• Proporcjonalna zmiana dużych natężeń na niskie.
• Przystosowany do zakresów pomiaru urządzeń kontrolnych i pomiarowych.
• Przekładniki wzorcowane w laboratorium akredytowanym przez Polskie Centrum Akredytacji.
• Indywidualny certyfikat potwierdzający klasę dokładności.
• Prąd pierwotny: 250 A.
• Prąd wtórny nominalny: 5 A.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
