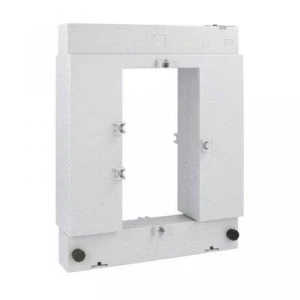

Przekładniki prądowe DM4TA… mają otwierany rdzeń, co umożliwia stosowanie ich w już istniejących rozdzielniach, bez konieczności demontażu przewodów lub szyn zasilających.
Przekładniki prądowe serii DM...TA instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.
Charakterystyka robocza
– częstotliwość robocza: 50...60Hz
– prąd strony wtórnej: 5A
– przeciążenie wytrzymywane: 120%Ip
– znamionowe napięcie izolacji Ui: 720V
– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę
– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę
– izolacja (typ suchy): klasa E
– zaciski śrubowe
– osłony do plombowania
– montaż śrubami (adapter w standardzie)
– stopień ochrony: IP30
– warunki otoczenia
• temperatura pracy: -25 ... +50°C
• temperatura składowania: -40 ... +80°C.
• wilgotność względna bez kondensacji: 90%.
Certyfikaty i zgodności
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.
