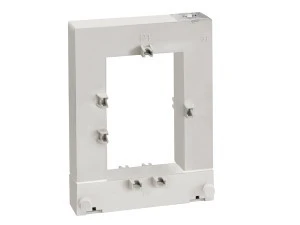

Przekładnik prądowy 1250/5A, klasa 0,5, rdzeń otwierany, otwór 80x120mm DM3TA1250

Cena:
9 szt.
Wysyłka w 48h

Przekładniki prądowe DM3TA… mają otwierany rdzeń, co umożliwia stosowanie ich w już istniejących rozdzielniach, bez konieczności demontażu przewodów lub szyn zasilających.

Przekładniki prądowe serii DM3TA... instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Seria przekładników prądowych DM3TA... posiada klasę dokładności 1/0,5, wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 500A wzwyż.

Charakterystyka robocza

– częstotliwość robocza: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– zaciski śrubowe

– osłony do plombowania

– montaż śrubami (adapter w standardzie)

– stopień ochrony: IP30

– warunki otoczenia

• temperatura pracy: -25 ... +50°C

• temperatura składowania: -40 ... +80°C.

• wilgotność względna bez kondensacji: 90%.

Certyfikaty i zgodności

Certyfikaty: EAC.

Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.

Dane techniczne

CN
8538909100
Znamionowa wtórna moc pozorna [VA]
7.5000
Szerokość przepustu [mm]
80
Znamionowy prąd wtórny [A]
5
Klasa dokładności
0.5000
Podłączenie obwodu wtórnego
Połączenie śrubowe
Z szyną miedzianą
PKWiU
27.12.40.0
Liczba wejść pierwotnych
1
Wysokość przepustu [mm]
120
Znamionowy prąd pierwotny [A]
1250
Współczynnik przetężeniowy
FS 5
Model
Przekładnik z dzielonym rdzeniem

Dane logistyczne

Ean
8013975178782
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
