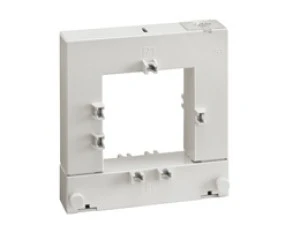

Przekładnik prądowy 1000/5A, rdzeń otwierany, klasa 0,5, otwór 80x80mm DM2TA1000

Przekładniki prądowe DM2TA… mają otwierany rdzeń, co umożliwia stosowanie ich w już istniejących rozdzielniach, bez konieczności demontażu przewodów lub szyn zasilających.

Przekładniki prądowe serii DM2TA… instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Seria przekładników prądowych DM2TA… wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 250A wzwyż.

Charakterystyka robocza

– częstotliwość robocza: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– zaciski śrubowe

– osłony do plombowania

– montaż śrubami (adapter w standardzie)

– stopień ochrony: IP30

– warunki otoczenia

• temperatura pracy: -25 ... +50°C

• temperatura składowania: -40 ... +80°C.

• wilgotność względna bez kondensacji: 90%.

Certyfikaty i zgodności

Certyfikaty: EAC.

Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.
