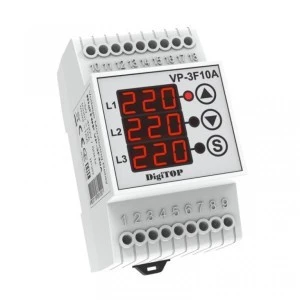

Przekaźnik napięciowy trójfazowy do fotowoltaiki VP-3F10Af przeznaczony jest do ochrony odbiorników jednofazowych lub trójfazowych przed zbyt wysokim napięciem sieciowym albo do podłączenia dodatkowego odbiornika w instalacji fotowoltaicznej. Urządzenie zapobiega awariom i przedłuża żywotność urządzeń elektrycznych. Z możliwością wyboru trybu pracy jako trójfazowy lub trzy niezależne przekaźniki jednofazowe.
Przekaźnik monitoruje górną granicę napięcia. W przypadku przekroczenia tej granicy napięcia, obciążenie zostaje wyłączone (lub może być podłączone dodatkowe obciążenie do odbioru mocy). Obciążenie jest automatycznie włączane (wyłączane), gdy tylko napięcie spadnie do górnej granicy napięcia minus spadek napięcia (histereza) po ustawionym czasie reakcji. Tzn. jeśli górna granica jest ustawiona na 253 V, a histereza wynosi 10 V, to po przekroczeniu 253 V obciążenie zostanie wyłączone, a jeśli spadnie do 243 V, to po ustawionym czasie reakcji (od 0 do 10 sekund) obciążenie zostanie włączone. >Przekaźnik posiada trzy styki przełączne> – po jednym dla każdej fazy.
Obniżenie napięcia przy instalacji fotowoltaicznej jest istotne ze względów bezpieczeństwa oraz efektywności. Zbyt wysokie napięcie może powodować przepięcia i uszkodzenia w instalacji oraz podłączonych do niej urządzeniach. Przepięcia mogą powstawać w przypadku nagłego wzrostu mocy lub spadku oporu w obwodzie. Zbyt wysokie napięcie może również zwiększyć ryzyko porażenia prądem.Ważne jest, aby dostosować napięcie instalacji fotowoltaicznej do wymagań urządzeń i sieci, do których będzie podłączona.
Programowalne ustawienia:
– Tryb pracy – jednofazowy lub trójfazowy
– Górna granica wyłączenia, krok 1V – 170-270V
– Histereza napięcia (spadek napięcia od górnej granicy), krok 1V – 1-50V
– Czas reakcji włączenia, krok 1 sek – 0-90 sek
Wszystkie wstępnie ustawione wartości są przechowywane w pamięci nieulotnej.
Specyfikacje
Trójfazowy / trzy jednofazowe
Znamionowy prąd obciążenia: 10A
Maksymalny prąd obciążenia: 16A
Napięcie pracy: 50-400V
Czas wyłączenia dla górnej granicy: 0,02 sek.
Górna granica odcięcia dla napięcia: 170-270V (krok 1V)
Histereza napięcia: 1-50V (krok 1V)
Czas opóźnienia podłączenia: 0-90 sek (krok 1 sek)
Konfiguracja styków: Styk przełączny (NO+NC)
Wielkość: 3 moduły
Montaż na szynie DIN
