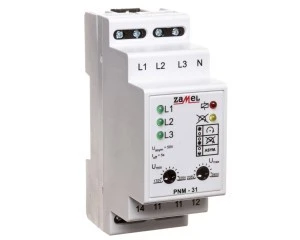

Przekaźnik napięciowy PNM-31 służy do kontroli wartości napięcia w sieci trójfazowej w celu zabezpieczenia odbiornika przed wzrostem lub spadkiem napięcia poza nastawione wartości minimalną i maksymalną. Przekaźnik posiada stały czas opóźnienia wyłączenia (ok. 5 s). Urządzenie wykrywa również złą kolejność faz oraz asymetrię napięcia.
Dane techniczne
CN
8536490099
Funkcja histerezy, 1-fazowa
Rodzaj mierzonego napięcia
AC
Z odłączalnymi zaciskami
Kontrola nadnapięcia 3-fazowego
Kontrola nadnapięcia 1-fazowego
Kontrola nadnapięcia dla prądu stałego
Wysokość [mm]
90
Szerokość [mm]
35
Wartość nastawy napięcia zadziałania [V]
170
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
0
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
5
Liczba styków zwiernych
0
PKWiU
27.12.40.0
Funkcja histerezy, 3-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola podnapięcia 3-fazowego
Kontrola podnapięcia 1-fazowego
Kontrola podnapięcia dla prądu stałego
Funkcja histerezy dla prądu stałego
Głębokość [mm]
66
Zakres pomiarowy napięcia 1 [V]
170
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
0
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
