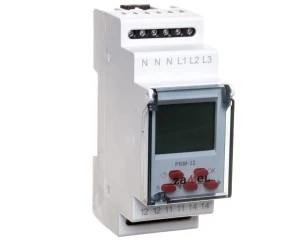

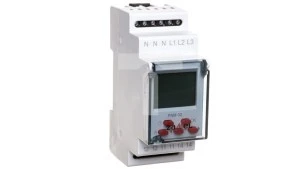

Przekaźnik napięciowy PNM-32 służy do kontroli wartości napięcia oraz zabezpieczenia odbiorników trójfazowych. Użytkownik ma możliwość zaprogramowania wartości minimalnej oraz maksymalnej napięcia, histerezy, asymetrii oraz opóźnienia włączenia i wyłączenia. Układ wykrywa asymetrię napięcia oraz złą kolejność faz. Wyświetlacz LCD oraz klawiatura, umożliwiają wizualizację parametrów sieci oraz łatwe programowanie.
Dane techniczne
CN
8536490099
Funkcja histerezy, 1-fazowa
Rodzaj mierzonego napięcia
AC
Z odłączalnymi zaciskami
Kontrola nadnapięcia 3-fazowego
Kontrola nadnapięcia 1-fazowego
Kontrola nadnapięcia dla prądu stałego
Wysokość [mm]
90
Szerokość [mm]
35
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
400
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
400
Zakres pomiarowy napięcia 1 [V] do
235
Zakres pomiarowy napięcia 2 [V] do
290
Wartość nastawy napięcia zadziałania [V] do
290
Wartość nastawy napięcia zadziałania [V]
170
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
15
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
15
Liczba styków zwiernych
0
PKWiU
27.12.40.0
Funkcja histerezy, 3-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola podnapięcia 3-fazowego
Kontrola podnapięcia 1-fazowego
Kontrola podnapięcia dla prądu stałego
Funkcja histerezy dla prądu stałego
Głębokość [mm]
66
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
230
Zakres pomiarowy napięcia 1 [V] od
170
Zakres pomiarowy napięcia 2 [V] od
235
Wartość nastawy napięcia zadziałania [V] od
170
Zakres pomiarowy napięcia 1 [V]
170
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
2
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
2
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Dane logistyczne
Ean
5903669007609
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.14
Wysokość opakowania [mm]
40
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaZAMEL SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
