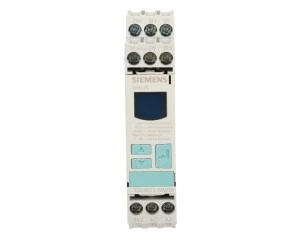

Przekaźnik nadzorczy prędkości 0,1‑2200 obr/min 1P 24‑240V AC/DC 3UG4651‑1AW30

Cena:
1 szt.
Wysyłka w 24h
Przekaźniki kontrolne SIRIUS 3UG

Przekaźniki kontrolne SIRIUS 3UG

Bezpieczeństwo na które Cię stać

Monitorowanie i kontrola z SIRIUS 3UG

Nowoczesne,
przemysłowe,
niezawodne!

Takie są właśnie przekaźniki monitorujące SIRIUS 3UG. Dostępne w wersjach bez i z komunikacją IO-Link. Idealnie spełnią wymagania nowoczesnych aplikacji przemysłowych.

Produkty z oferty SIRIUS 3UG

Monitorowanie zasilania z SIRIUS 3UG5
Kierunek wirowania, zanik, asymetria, spadek i wzrost napięcia, ciągłość przewodu neutralnego, komunikacja IO-Link, bezpieczeństwo funkcjonalne (do PL c/SIL 1) - to tylko niektóre z funkcji przekaźników 3UG5 do monitorowania zasilania dostępnych w wersji z nastawą analogową (pokrętła) i cyfrową (wyświetlacz). Zakres pomiarowy przekaźników to 160-690V AC.

Monitorowania napięcia z SIRIUS 3UG4
Przekaźniki serii 3UG463 (3UG483 z IO-Link) przeznaczone są do monitorowania napięcia w kilku zakresach mieszczących się pomiędzy 0,1-600V AC/DC. Wyposażone są w wyświetlacz, dzięki czemu w łatwy sposób można odczytać aktualną wartość i wprowadzić nastawy.

Monitorowania prądu z SIRIUS 3UG4
Przekaźniki serii 3UG462 (3UG482 z IO-Link) przeznaczone są do monitorowania prądu w dwóch zakresach zależnych od wersji, pierwszy to 3-500mA, drugi 0,05-10A. Wyposażone są w wyświetlacz. Ich zakres pomiarowy dla prądów AC może być rozszerzony przy użyciu przekładnika prądowego.

Monitorowania współczynnika mocy z SIRIUS 3UG4
Przekaźniki serii 3UG464 (3UG484 z IO-Link) przeznaczone są do monitorowania współczynnika mocy oraz prądu czynnego (iloczyn prądu i współczynnika mocy). Zakres pomiarowy to 10A. Zakres może być rozszerzony z użyciem przekładnika prądowego. Przekaźnik wyposażony jest w wyświetlacz.

Monitorowania prądu upływowego z SIRIUS 3UG4
Przekaźniki serii 3UG4625 (3UG4825 z IO-Link) przeznaczone są do kontroli prądu różnicowego w zakresie od 0,03 do 40A przy częstotliwości 1-400Hz. Przekaźniki wyposażone są w wyświetlacz. Do poprawnej pracy przekaźnika wymaga się dodatkowego przekładnika sumującego serii 3UL23 (okna od 35 do 210 mm średnicy). Funkcja realizowana przez przekaźnik nie jest funkcją zabezpieczeniową.

Monitorowania stanu izolacji z SIRIUS 3UG4
Przekaźniki serii 3UG458 pozwalają na kontrolę stanu izolacji w sieciach IT. Przekaźniki mogą być wykorzystane w sieciach pracujących przy napięciu do 400V AC i 690V DC (z modułem redukującym do 690V AC i 1000V DC). Do ustawień parametrów pracy przekaźnika służą pokrętła zabudowane na ściance czołowej.

Monitorowania poziomu z SIRIUS 3UG4
Przekaźniki serii 3UG450 służą do pomiaru poziomu za pomocą metody rezystancyjnej. Przekaźnik dołącza się do sondy (elektrody) dzięki której możliwy jest pomiar poziomu kontrolowanego medium. Pomiar realizowany jest dla 1 lub 2 punktów (górna lub górna i dolna granica).

Monitorowania prędkości z SIRIUS 3UG4
Przekaźniki serii 3UG465 (3UG485 z IO-Link) służą do pomiaru prędkości obrotowej. Do przekaźnika należy przyłączyć czujnik sprzężony z układem mechanicznym. Przekaźnik mierzy prędkość w zakresie 0,1 do 2200 impulsów / minutę. Parametryzacja przekaźnika realizowana jest z pomocą wbudowanego wyświetlacza.

Monitorowania prądu DC z SIRIUS 3UG5
Przekaźniki SIRIUS 3UG54 przeznaczone są do monitorowania prądu stałego w zakresie do 2 x 8A (1 x 16A) lub 1 x 63A przy napięciu 0-60 lub 0...800V. Wyposażone są w interfejs PROFINET, dzięki czemu mogą być łatwo zintegrowane z nadrzędnym systemem sterownia.

Akcesoria
Osłony do plombowania, bloki zacisków, uchwyty do montażu na płycie montażowej. Tak niewiele potrzeba, aby przekaźniki 3UG4 i 3UG5 spełniły wymagania prawie każdej aplikacji.

Inne produkty o podobnym przeznaczeniu

Hybrydowe układy rozruchowe SIRIUS 3RM1
Hybrydowe układy rozruchowe SIRIUS 3RM1 przeznaczone są do rozruchu silników asynchronicznych klatkowych i załączania obciążeń rezystancyjnych. Dostępne w wersjach do rozruchu bezpośredniego lub rewersyjnego, w wykonaniu standardowym i przeznaczonym do realizacji funkcji bezpieczeństwa (do PL e / SIL 3) a wszystko to w modułach o szerokości tylko 22,5 mm.

Przekaźniki termistorowe SIRIUS 3RN1
Skuteczne zabezpieczenie silnika przed uszkodzeniem to coś więcej niż zastosowanie dedykowanego wyłącznika. W wielu przypadkach wymagane staje się dobezpieczenie silnika za pomocą wbudowanych w uzwojenie czujników temperatury. Czujnikami mogą być np. termistory. Aby móc wykorzystać informację jaką dają, należy zastosować dedykowany przekaźnik.

Przekaźniki czasowe SIRIUS 3RP2
Przekaźniki czasowe SIRIUS 3PR2 dostępne są w dwóch wersjach obudowy. O szerokości 17,5, 22,5 lub 45 mm. Jedno i wielofunkcyjne wersje urządzeń wpisują się idealnie w wymagania każdej aplikacji.

Przekaźniki interfejsowe SIRIUS 3RQ
Przekaźniki interfejsowe znajdują się w większości aplikacji, często stosowane są w celu dopasowania sygnałów lub ich separacji. W ofercie dostępne są przekaźniki 3RQ1 przeznaczone do realizacji funkcji bezpieczeństwa, przekaźniki 3RQ2 w obudowie przemysłowej oraz 3RQ3 w wąskim wykonaniu.

Przekaźniki kontrolne SIRIUS 3RR2
Przekaźniki kontrolne SIRIUS 3RR2 uzupełniają ochronę realizowaną przez wyłącznik silnikowy. Pozwalają zabezpieczyć silnik na wypadek np. suchobiegu, zablokowania wirnika (utyku), doziemienia, kontrolują prąd pobierany przez silnik oraz współczynnik mocy, dzięki czemu pozwalają też na zabezpieczenie elementu wykonawczego napędzanego przez silnik.

Przekaźniki temperaturowe SIRIUS 3RS2
Seria przekaźników do kontroli temperatury SIRIUS 3RS2 oferują nie tylko funkcje pomiarowe. Mogą być wykorzystywane do realizacji funkcji bezpieczeństwa i do zabezpieczania zgodnie z PN-EN 50156 i PN-EN 14597.

Przekaźniki bezpieczeństwa SIRIUS 3SK
SIRIUS 3SK to seria przekaźników bezpieczeństwa dających wiele możliwości. W zakres oferty wchodzą przekaźniki sprzętowe serii 3SK1 oraz przekaźniki programowalne serii 3SK2. Dzięki nim zrealizujesz większość funkcji bezpieczeństwa na maszynie.

Cechy produktów

  • Bezpieczeństwo maszyn

    Duża część z oferty przekaźników może być wykorzystana przy realizacji funkcji bezpieczeństwa. Urządzenia mają wymagane parametry, dzięki czemu w łatwy sposób można określić poziom PL/SIL dla realizowanej funkcji bezpieczeństwa.

  • Kompletność oferty

    Oferta przekaźników SIRIUS jest szeroka, oprócz przekaźników serii 3UG można w niej znaleźć szereg urządzeń przydatnych w większości przemysłowych jak i infrastrukturalnych aplikacji.

  • Przemysłowa obudowa

    Urządzenia charakteryzują się przemysłowym wykonaniem. Obudowy, zarówno w starszej jak i nowszej wersji urządzeń, zostały zaprojektowane z uwzględnieniem założeń mających na celu ułatwienie bieżącego utrzymania instalacji.

  • Szeroki zakres zasilania

    Dzięki szerokiemu zakresowi zasilania urządzeń, ilość komponentów na magazynie spada. Często dwa lub trzy urządzenia możemy zastąpić jednym, co znacznie redukuje ilość dostępnych wariantów.

  • Bezpieczeństwo maszyn

    Kompletność oferty

    Przemysłowa obudowa

    Szeroki zakres zasilania

Zobacz, jakie pytania mieli inni użytkownicy

Urządzenia najczęsciej dostępne są w wersjach obsługujących komunikację IO-Link. Jest to standard dla prostych urządzeń. Zdarzają się też i takie, które wspierają PROFINET lub PROFIBUS.

Należy pamiętać, że są to urządzenia przeznaczone do montażu wewnątrz szafy sterowniczej. Dostępne są też warianty do zastosowań w trudniejszych warunkach (z dodatkowym malowaniem płytki PCB).

Większość informacji znajduje się w dokumentacjach technicznych oraz katalogach na stronach Siemens Industry Online Support. Zachęcamy też do kontaktu z doradcami technicznymi.

Należy pamiętać, że prąd nominalny dla wyjść zdefiniowany jest w oparciu o kategorię użytkowania. Kategoria ta definiuje jaki charakter ma zasilony obwód (np. indukcyjny, pojemnościowy, rezystancyjny).

siemens

Przemysłowa aparatura
łączeniowa SIRIUS

Dane techniczne

CN
85364900
Rodzaj napięcia sterowania
AC/DC
Certyfikat TÜV
Certyfikat UL
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Kontrola prędkości obrotowej
Głębokość [mm]
102
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
24
Znamionowe napięcie sterowania Us dla DC [V] od
24
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
24
Zakres znamionowej częstotliwości pracy [Hz] od
50
Szerokość [mm]
22,5
Liczba wyjść bezpieczeństwa, styk bezzwłoczny
0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych
0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny
0
PKWiU
27.12.24.0
Z pętlą sprzężenia zwrotnego
Certyfikat BG BIA
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z odłączalnymi zaciskami
Wysokość [mm]
86
Kontrola stanu bezruchu
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
240
Znamionowe napięcie sterowania Us dla DC [V] do
240
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
240
Zakres znamionowej częstotliwości pracy [Hz] do
60
Liczba wyjść sygnalizacyjnych, styk zwłoczny
1
Liczba wyjść bezpieczeństwa, styk zwłoczny
0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych
0

Dane logistyczne

Ean
4011209667457
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
0.16
Wysokość opakowania [mm]
30
Długość opakowania [mm]
105
