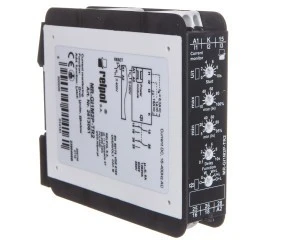

Przekaźnik kontroli prądu 1-fazowy 2P 5A 12-400V AC 0,1-1-10A AC/DC
MR-GI1M2P-TR2 2613061
Przekaźnik nadzorczy prądu w zależności od potrzeb
Urządzenia mogą realizować funkcje z zakresu nadzoru parametrów – zarówno elektrycznych (m.in. wartość napięcia), jak i nieelektrycznych (np. temperatury). Odznaczają się dużą funkcjonalnością, przy jednoczesnym zachowaniu właściwej efektywności pracy. Przekaźnik nadzorczy służyć może w szczególności kontrolowaniu napięcia AC w sieci jednofazowej i trójfazowej oraz napięcia DC w sieci jednofazowej.
Specyfikacja techniczna
Przekaźnik nadzorczy, wielofunkcyjny: 2P — dwa zestyki przełączne
Nadzór prądu AC/DC w jednej fazie — zakresy: 0,1 A, 1 A 10 A AC/DC
Nadzór wartości minimalnej, wartości maksymalnej oraz nadzór w funkcji „okna” (wartości nastawiane)
Pamięć błędu
Ustawiana nieczułość na prąd rozruchu i ustawiane opóźnienie wyłączenia
Wejścia pomiarowe: 0,1 A AC/DC — zaciski: K-I1, 1 A AC/DC — zaciski: K-I2, 10 A AC/DC — zaciski K-I3
Wejście zasilające — zaciski: A1 - A2: napięcie zasilające przekaźnik odpowiada napięciu pierwotnemu transformatora TR2 (typoszereg napięć 12...440 V AC)
TR2 musi być zainstalowany w przekaźniku, a zamawiany jest oddzielnie
Wyjście: zestyki 2P — zaciski: 15-16-18, 25-26-28, AC1 — 5 A / 250 V
Montaż na szynie 35 mm
Kim jesteśmy?
Jesteśmy polskim producentem przekaźników elektromagnetycznych. Od ponad 65 lat nieustannie się rozwijamy, aby spełniać wysokie wymagania naszych klientów. Przykładamy szczególną wagę do badań i rozwoju. Nasze projekty inwestycyjne nie tylko podnoszą jakość i zwiększają możliwości produkcyjne, ale też pozytywnie wpływają na środowisko naturalne.
Dane techniczne
CN
85364900
Funkcja histerezy, 1-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Wysokość [mm]
103
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
12
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
12
Zakres pomiarowy prądu [A] od
0,1
Szerokość [mm]
22,5
Kontrola podprądowa, 3-fazowa
Kontrola nadprądowa, 3-fazowa
Zawiera kontrolę nadprądową DC
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
0
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
0.1000
Liczba styków przełącznych
2
Liczba styków rozwiernych
0
Rodzaj napięcia sterowania
AC
Funkcja histerezy, 3-fazowa
Z odłączalnymi zaciskami
Głębokość [mm]
90
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
400
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
400
Zakres pomiarowy prądu [A] do
10
Kontrola podprądowa, 1-fazowa
Kontrola nadprądowa, 1-fazowa
Zawiera kontrolę podprądową DC
Funkcja histerezy DC
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
10
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
