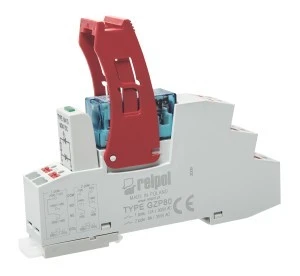

Przekaźnik interfejsowy PUSH-IN: 1P - jeden zestyk przełączny, napięcie zasilania Un - 24 V DC, materiał stykowy AgNi. AC1 - 16 A / 250 V AC; DC1 - 16 A / 24 V DC. Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RM85 w przeźroczystej niebieskiej obudowie, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2)
Montaż:
Przekaźniki PI85 z gniazdem GZM80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów (linka): 2 x 2,5 mm2 (2 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,7 Nm. Gniazda wtykowe GZM80 przystosowane są do współpracy ze złączem grzebieniowym typu ZGGZ80. Złącze ZGGZ80 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Kolory złącz: ZGGZ80-1 szary, ZGGZ80-2
|
Dane
|
|
Index
|
864993
|
|
Kod EAN
|
5900005274251
|
|
Rodzaj napięcia zasilania
|
DC
|
|
Napięcie cewki
|
24 V
|
|
Materiał styków
|
AgNi
|
|
Konfiguracja styków
|
1P
|
|
Znamionowy prąd AC1
|
16 A / 250 V AC
|
|
Znamionowy prąd AC3
|
0,5 kW
|
|
Znamionowy prąd DC1
|
16 A / 24 V DC
|
|
Znamionowe napięcie zestyków
|
250 V AC
|
|
Sposób podłączenia
|
montaż na szynie 35 mm
|
|
Głębokość
|
97
|
|
Szerokość mm
|
15,9
|
|
Wysokość mm
|
75,8
|
|
Waga kg
|
0,0065
|
Akcesoria-nieograniczone możliwości mostkowania wspólnych sygnałów:
- Złącza 8-polowe ZGZP4-8: nieograniczone możliwości konfiguracji i połączeń(mostkowanie: A1, A2, A1 i A2 równocześnie), szybkie, bezpieczne i łatwe rozprowadzanie zasilania cewek. ZGZP80-8 GY szary, ZGZP80-8 BK czarny, ZGZP80-8 RD czerwony, ZGZP80-8 BE niebieski
- Złącza 2-polowe ZGZP80-2: swobodne mostkowanie wspólnych potencjałów zasilania oraz zacisków po stronie zestyków, tworzenie równoległych połączeń wyjść w systemach redundatnych. ZGZP80-2 szary, ZGZP80-2BK czarny, ZGZP80-2RD czerwony, ZGZP80-2BE niebieski
- Zworki 2-polowe ZGZP-2: połączenia równoległe sąsiednich torów w jednym gnieździe GZP80 lub GZP4 bez dodatkowego okablowania. ZGZP-2 GY szary, ZGZP-2 BK czarny, ZGZP-2 RD czerwony, ZGZP-2 BE niebieski Zastosowanie zworek ZGZP-2 w gniazdach GZP80 i przekaźnikach interfejsowych serii PI85, PI85P z gniazdami G2P80, zwiększa obciążalność toru prądowego z 12A do 16A.
