Przekaźnik interfejsowy Push‑in 1P, 16A, 24V AC, AgNi, PI85‑024AC‑M91G‑PS‑2011‑01 864994

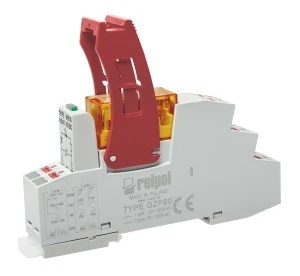

Przekaźnik interfejsowy PUSH-IN: 1P -jeden zestyk przełączny, napięcie zasilania Un - 24 V AC, materiał stykowy AgNi. AC1 - 16 A / 250 V AC; DC1 - 16 A / 24 V DC. Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RM85 w przeźroczystej pomarańczowej obudowie, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M91G (LED zielona + warystor)

Montaż:

Przekaźniki PI85 z gniazdem GZM80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów (linka): 2 x 2,5 mm2 (2 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,7 Nm. Gniazda wtykowe GZM80 przystosowane są do współpracy ze złączem grzebieniowym typu ZGGZ80. Złącze ZGGZ80 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Kolory złącz: ZGGZ80-1 szary, ZGGZ80-2

Dane
Index	864994
Kod EAN	5900005274299
Rodzaj napięcia zasilania	AC
Napięcie cewki	24 V
Materiał styków	AgNi
Konfiguracja styków	1P
Znamionowy prąd AC1	16 A / 250 V AC
Znamionowy prąd AC3	0,5 kW
Znamionowy prąd DC1	16 A / 24 V DC
Znamionowe napięcie zestyków	250 V AC
Sposób podłączenia	montaż na szynie 35 mm
Głębokość	97
Szerokość mm	15,9
Wysokość mm	75,8
Waga kg	0,0065

Akcesoria-nieograniczone możliwości mostkowania wspólnych sygnałów:

• Złącza 8-polowe ZGZP80-8: nieograniczone możliwości konfiguracji i połączeń(mostkowanie: A1, A2, A1 i A2 równocześnie), szybkie, bezpieczne i łatwe rozprowadzanie zasilania cewek. ZGZP80-8 GY szary, ZGZP80-8 BK czarny, ZGZP 80-8 RD czerwony, ZGZP 80-8 BE niebieski

• Złącza 2-polowe ZGZP80-2: swobodne mostkowanie wspólnych potencjałów zasilania oraz zacisków po stronie zestyków, tworzenie równoległych połączeń wyjść w systemach redundatnych. ZGZP80-2 szary, ZGZP80-2 BK czarny, ZGZP80-2 RD czerwony, ZGZP 80-2 BE niebieski

• Zworki 2-polowe ZGZP-2: połączenia równoległe sąsiednich torów w jednym gnieździe GZP80 lub GZP4 bez dodatkowego okablowania. Zastosowanie zworek ZGZP2 w gniazdach GZP80 i przekaźnikach interfejsowych serii PI85, PI85P z gniazdami G2P80, zwiększa obciążalność toru prądowego.

  ZGZP-2 GY szary, ZGZP-2 BK czarny, ZGZP-2 RD czerwony, ZGZP-2 BE niebieski
