Przekaźnik interfejsowy PUSH‑IN 1P 16A 24 VDC AgNi PI85P‑024DC‑M41G‑PS‑2011 864848

Cena:
20 szt.
Wysyłka w 24h

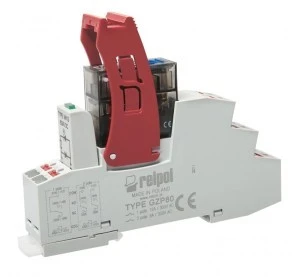

Przekaźnik interfejsowy PUSH-IN: 1P - jeden zestyk przełączny, napięcie zasilania Un - 24 V DC, materiał stykowy AgNi. AC1 - 16 A / 250 V AC; Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RMP85, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2)

Dane

Index

864848

Kod EAN

5900005272103

Rodzaj napięcia zasilania

DC

Napięcie cewki

24 V

Materiał styków

AgNi

Konfiguracja styków

1P

Znamionowy prąd AC1

16 A / 250 V AC

Znamionowe napięcie zestyków

250 V AC

Sposób podłączenia

montaż na szynie 35 mm

Głębokość

97

Szerokość mm

15,9

Wysokość mm

75,8

Waga kg

0,0067

Montaż:

Przekaźniki PI85P z gniazdem GZP80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów: 2 x 1,5 mm2 (bez tulejki izolowanej), 2 x 1 mm2 (z tulejką izolowaną), długość odizolowania przewodów: 8...10 mm. Gniazda wtykowe GZP80 przystosowane są do współpracy ze złączami grzebieniowymi typu ZGZP... Złącze ZGZP80-8 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Złącze ZGZP80-2 mostkuje wspólne sygnały wejść lub wyjść, możliwość połączenia 2+n gniazd. Zworka międzytorowa ZGZP-2 mostkuje sąsiednie tory pojedynczego gniazda GZP80. Kolory złącz: ZGZP...GY szary, ZGZP...BK czarny, ZGZP...RD czerwony, ZGZP...BE niebieski (patrz str. 440). Oddzielnie należy zamawiać płytki do opisu MP15, zatrzaskiwane na wysokie wpusty, zgodne ze standardem dla złączek rzędowych.

Akcesoria:

https://www.tim.pl/zlacze-2-polowe-czarne-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-bk-2616327

https://www.tim.pl/zlacze-2-polowe-szare-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-gy-2616326

https://www.tim.pl/zlacze-2-polowe-czerwone-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-rd-2616328

Dane techniczne

CN
85364190
Rodzaj napięcia sterowania
DC
Rodzaj styku
Podwójny
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Polaryzacja napędu
Niespolaryzowany
Wysokość [mm]
97
Szerokość [mm]
15,9
Znamionowe napięcie sterowania Us dla DC [V] do
24
Liczba styków przełącznych
1
Stopień ochrony (IP)
IP20
Z wymuszonym prowadzeniem styku
Kompletny z gniazdem
Z odłączalnymi zaciskami
Tryb przełączania napędu
Monostabilny
Głębokość [mm]
75,8
Znamionowe napięcie sterowania Us dla DC [V] od
24
Znamionowe napięcie sterowania Us dla DC [V]
24

Dane logistyczne

Ean
5900005272103
Szerokość opakowania [mm]
73
Waga z opakowaniem [kg]
0.07
Wysokość opakowania [mm]
20
Długość opakowania [mm]
96
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
