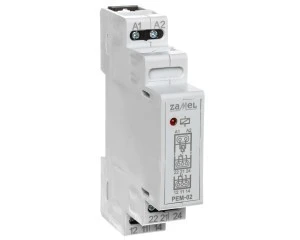

Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej. Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem. Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 0 ÷ 250 V AC.
Dane techniczne
CN
8536490099
Sposób montażu
Szyna DIN
Funkcja
Mechaniczny
Zakres napięcia zasilającego [V] od
24
Napięcie sterowania 1 [V] od
24
Zakres napięcia zasilającego od/do [V]
24
Częstotliwość napięcia sterowania 1 [Hz]
50
Prąd znamionowy [A]
8
Liczba styków rozwiernych
0
Szerokość wyrażona liczbą modułów
1
Maksymalny prąd załączania (cos ? = 0,6) [A]
5
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
500
PKWiU
27.12.40.0
Rodzaj napięcia zasilającego
AC/DC
Rodzaj napięcia sterowania 1
AC/DC
Zakres napięcia zasilającego [V] do
24
Napięcie sterowania 1 [V] do
24
Napięcie sterowania 1 [V]
24
Głębokość wbudowania [mm]
66
Liczba styków zwiernych
0
Liczba styków przełącznych
2
Maksymalna zdolność łączeniowa dla żarówek [W]
1000
Maksymalna zdolność łączeniowa dla świetlówek [VA]
250
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
