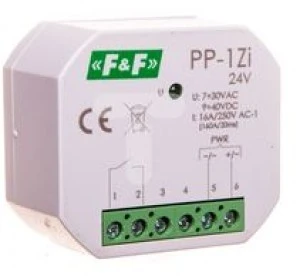

Przekaźnik elektromagnetyczny 1Z 16A 7‑30V AC/9‑40V DC (160A/20ms) PP‑1Zi‑24V

Cena:
1 szt.
Wysyłka w 24h

Przekaźnik elektromagnetyczny, 1Z 16A, montaż podtynkowy,U=7÷30VAC/9÷40VDC;1Z 16A (160A/20ms)

PP-1P 1 styk przełączny (NO/NC) <16A
PP-1Zi 1 styk zwierny (NO) PP-2Z 2 styki zwierne (NO) PP-2Zi 2 styki zwierne (NO)

Przeznaczenie
Przekaźniki elektromagnetyczne w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.

Działanie
Podanie napięcia zasilania na przekaźnik powoduje przełączenie styków. Stan załączenia przekaźnika jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.

Dane techniczne

zasilanie
PP-1P 24V 7÷30V AC / 9÷40V DC
PP-1P 230V 100÷265V AC
PP-1Zi 24V 7÷30V AC / 9÷40V DC
PP-1Zi 230V 100÷265V AC
PP-2Z 24V 7÷30V AC / 9÷40V DC
PP-2Z 230V 100÷265V AC
PP-2Zi 24V 7÷30V AC / 9÷40V DC
PP-2Zi 230V 100÷265V AC
prąd obciążenia
PP-1P 24V
PP-1P 230V
PP-1Zi 24V
PP-1Zi 230V
PP-2Z 24V
PP-2Z 230V
PP-2Zi 24V
PP-2Zi 230V
styki
PP-1P 24V 1NO/NC
PP-1P 230V 1NO/NC
PP-1Zi 24V 1NO
PP-1Zi 230V 1NO
PP-2Z 24V 2NO
PP-2Z 230V 2NO
PP-2Zi 24V 2NO
PP-2Zi 230V 2NO
kategoria użytkowania AC-7a
czas zadziałania maks. 40ms
czas wyłączenia maks. 20ms
trwałość mechaniczna min. 5×106 cykli
wskaźnik zasilania LED
pobór mocy <0,6W
przyłącze zaciski śrubowe 2,5mm²
moment dokręcajacy 0,4Nm
wymiary Ø54 (□48×43mm), h=25mm
montaż w puszce podtynkowej Ø60
stopień ochrony IP20

Dane techniczne

Sposób montażu
Montaż podtynkowy
Funkcja
Częściowo elektroniczny
Rodzaj napięcia sterowania 2
DC
Napięcie sterowania 1 [V] do
30
Napięcie sterowania 2 [V] do
40
Częstotliwość napięcia sterowania 1 [Hz] do
50
Liczba styków zwiernych
1
Liczba styków przełącznych
0
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia sterowania 1
AC
Napięcie sterowania 1 [V] od
7
Napięcie sterowania 2 [V] od
9
Częstotliwość napięcia sterowania 1 [Hz] od
50
Prąd znamionowy [A]
16
Liczba styków rozwiernych
0

Dane logistyczne

Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
