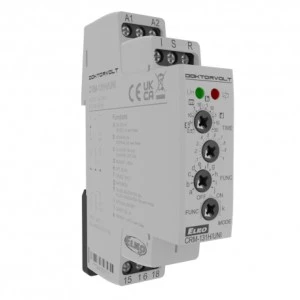

Przekaźnik czasowy z trzema wejściami sterującymi ELKO
⭐⭐⭐⭐⭐
➡️ wielofunkcyjny przekaźnik czasowy do uniwersalnego wykorzystania w automatyce, sterowaniu oraz regulacji, lub w instalacjach domowych.
➡️ maks. trzy wejścia – START, INHIBIT, RESET.
➡️ wybór trybu przekaźnika – według ustawionej funkcji, załączone na stałe, rozłączonena stałe, funkcja przekaźnika impulsowego z opóźnieniem.
➡️ wielofunkcyjna czerwona dioda LED miga lub świeci w zależności od stanu pracy.
➡️ Dane techniczne przekaźnika czasowego firmy ELKO:
✔️ Zasilanie
- - zaciski napięcia zasilania A1 - A2
- - napięcie zasilania AC/DC 12 - 240 V (AC 50 -60 Hz)
- - pobór mocy (maks.) 2 VA/ 1.5 W
- - tolerancja napięcia zasilania -15 %; +10 %
- - sygnalizacja zadziałania zielona dioda LED,
✔️ obwód czasowy
- - zakresy czasowe 50ms - 30 dni
- - ilość funkcji: 11
- - ustawienia czasu przełącznik obrotowy i potencjometr
- - dokładność ust. czasu 5% - przy mechanicznym ustawieniu
- - rozbieżność powtórzeń 0.2% - stabilność wartości ustawionej,
- - współczynnik temperatury 0.01% /°C, wartość podstawowa = 20 °C ,
✔️ wyjście
- - styk wyjściowy 1 : 1x przełączny AgNi,
- - prąd znamionowy 16A / AC1,
- - moc łączeniowa 4000VA / AC1, 384 W / DC,
- - napięcie znamionowe 250V AC / 24V DC,
- - moc rozproszona wyjścia maks. 1,2W,
- - trwałość elektryczna (AC1) 50.000 op.
- - czas przywrócenia maks. 150 ms.
- - zaciski sterowania I, S, R - A1
- - obciążenia pomiędzy I, S, R - A2: Tak
- - długość impulsu sterującego min. 25 ms / maks nieograniczona
✔️ pozostałe dane
- - temperatura pracy -20.. +55 °C
- - temperatura przechowywania 30.. +70 °C
- - wytrzymałość dielektryczna zasilanie wyjścia 1: 4kV AC
- - pozycja robocza dowolna
- - montaż szyna DIN EN 60715
- - stopień ochrony obudowy IP40 od strony panelu przedniego / IP20 zaciski
- - kategoria przepięciowa III
- - stopień zanieczyszczenia 2
- - przekrój podł. przewodów (mm2) maks. 1x 2.5, maks 2x 1.5/ z tulejką maks 1x 2.5,
- - zgodność z normami EN 61812 - 1
Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
