Przekaźnik czasowy PCR‑513‑16
- Producent:F&F
- Seria produktu:PC
- Indeks producenta:PCR-513-16
- Indeks TIM:0001-00014-06093
- Kategoria:Przekaźniki czasowe
- Ocena:
Cena:
Powiadom o dostępności

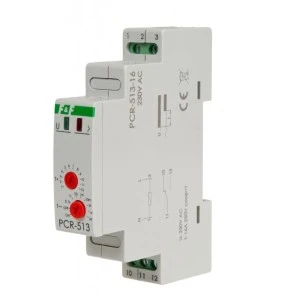

Przekaźnik czasowy PCR-513-16
Opis produktu
Funkcja: opóźnione załączenie
Napięcie zasilania: 230 V AC
Max prąd obciążenia: 16A
Montaż: na szynie 35 mm
Przekaźnik czasowy PCR-513-16 z opóźnionym załączeniem służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.).
Działanie
Po podaniu napięcia zasilającego (świeci LED zielona U), styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12 (świeci LED czerwona ). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu przekaźnika w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu 1÷12.
Zakresy czasowe
| 0,1s: | 0,1÷1,2 sek. |
| 1s: | 1÷12 sek. |
| 10s: | 10÷120 sek. |
| 1m: | 1÷12 min. |
| 10m: | 10÷120 min. |
| 2h: | 2÷24 godz. |
| 1d: | 1÷12 dni (24÷288 godz.) |
| 2d: | 2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
