Przekaźnik czasowy PCP‑06 służy do sterowania obwodów, w których istotne jest opóźnione wyłączenie obciążenia po zaniku impulsu wyzwalającego (np. sterowanie wentylatora łazienkowego). Po podaniu napięcia na wejście sterujące urządzenia uruchomione zostanie wyjście przekaźnikowe zasilające odbiornik. Po zaniku napięcia z wejścia sterującego zasilanie odbiornika podtrzymywane jest jeszcze przez czas nastawiony przez użytkownika w zakresie 10 s do 16 min, a następnie przekaźnik jest wyłączany. Konstrukcja umożliwia montaż urządzenia pod przyciskiem w głębokiej puszce instalacyjnej Ø60.
CECHY FUNKCJONALNE PRODUKTU:
Płynna regulacja czasu podtrzymania włączenia w zakresie: 10 s ÷ 16 min.
Łatwa adaptacja do istniejących instalacji elektrycznych.
Wymiary: 50 x 50 x 18 mm.
Dopuszczalne obciążenie: 350 W.
Pozycja pracy: dowolna.
Przeznaczony do sterowania opóźnionym wyłączeniem wentylatora łazienkowego.
Możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi.
Temperatura pracy: od -20 °C do +45 °C.
PARAMETRY PRODUKTU:
EAN: 5903669441083

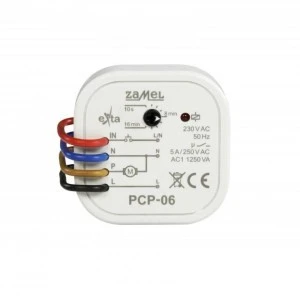

Oznaczenie handlowe: PCP-06
Indeks producenta: EXT10000263
Rodzaj: przekaźniki instalacyjne
Tryb pracy: opóźnione wyłączanie
Tolerancja spadku / wzrostu mocy: -15% - +10%
Parametry styku: styk napięciowy 5 A / 250 V AC1 1250VA
Sygnalizacja zadziałania: LED czerwona
Prąd znamionowy In: 5 A
Napięcie znamionowe Un: 230 V~
Częstotliwość znamionowa: 50/60 Hz
Pobór energii: 17mA
Przyłącze: 4×DY 1mm²; długość: 10 cm
Montaż: w puszce podtynkowej Ø60
Stopień ochrony: IP20
Dokładność nastawy: ±10 %
Temperatura pracy: -20°C ÷ +45°C
Wymiary produktu: 50 x 50 x 18 mm
Waga netto (kg): 0,032
Certyfikaty: CE
