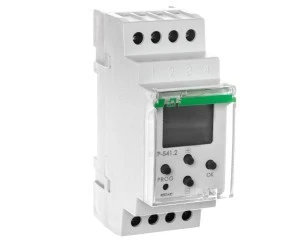

Przekaźnik czasowy 2x16A 1sek‑99h 24‑264V AC/DC STP‑541

Sterownik czasowy STP-541

Opis produktu

Sterownik czasowy typu "praca PRAWO-LEWO".

Sterownik programowalny służy do sterowania procesami technologicznymi w układach automatyki przemysłowej, w których zachodzi potrzeba czasowego, cyklicznego, naprzemiennego załączania odbiorników z wymuszonymi, czasowymi przerwami między kolejnymi złączeniami.

Czasowy sterownik w układach automatyki przemysłowej-zasada działania

Sterownik czasowy realizuje pracę zgodnie z programem czterech czasów i liczbą cykli. Cykl to sekwencja czterech następujących po sobie załączeń styków. Po załączeniu zasilania sterownik automatycznie przechodzi do realizacji programu. Styk zostanie przełączony w poz. 1-5 na czas t1. Po czasie t1 styk powróci do położenia 1-6 na czas t2. Dopiero po czasie t2 drugi styk zostanie przełączony w poz. 2-7 na czas t3. Po czasie t3 styk przełączony w poz. 2-8 na czas t4. Po czasie t4 sterownik rozpocznie cykl programu od początku (od czasu t1). Cykl zostanie powtórzony zgodnie z zaprogramowaną liczbą powtórzeń lub nieskończenie, przy pracy w “pętli”. Zanik napięcia zasilania >1sek spowoduje zatrzymanie realizacji programu sterownika. Po ponownym załączeniu zasilania sterownik czasowy STP-541 zacznie realizować program od początku łącznie z zaprogramowaną liczbą powtórzeń cykli.
