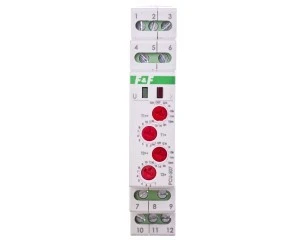

Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).
Funkcja: praca cykliczna
Napięcie zasilania: 24 V AC/DC
Montaż: na szynie 35 mm
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE
Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE
Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
0,1s: | 0,1÷1,2 s |
1s: | 1÷12 sek. |
10s: | 10÷120 s |
1m: | 1÷12 min. |
10m: | 10÷120 min. |
2h: | 2÷24 godz. |
1d: | 1÷12 dni (24÷288 godz.) |
2d: | 2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12 oraz 2-1.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10 oraz 2-3.
