Przekaźnik czasowy 2P 8A 0,1sek‑576h 12V AC/DC wielofunkcyjny PCS‑519‑12V

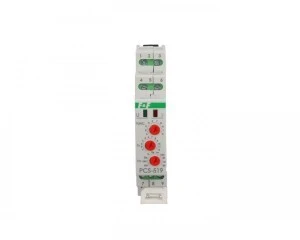

Przekaźnik czasowy PCS-519 12 V

Opis produktu

Funkcja: 10-funkcyjny
z wejściami START i RESET.
Napięcie zasilania: 12V AC/DC
Montaż: na szynie 35 mm

Przekaźniki czasowe wykorzystywane są do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Funkcje pracy



OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

OPÓŹNIONE WYŁĄCZENIE
Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte
i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Generowanie impulsu 0,5 s po zadanym czasie „t”.

Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.

Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.

Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.

Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.

Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START.

Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
- dla funkcji A, B, C, D, F realizację trybu pracy od początku.
- dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
- dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s:	0,1÷1,2 s
1s:	1÷12 s
10s:	10÷120 s
1m:	1÷12 min.
10m:	10÷120 min.
2h:	2÷24 godz.
1d:	1÷12 dni (24÷288 godz.)
2d:	2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.
