Przekaźnik czasowy 1P 16A 0,25sek‑99h59min59sek 24‑264V AC/DC wielofunkcyjny PCS‑517

  • Indeks producenta:PCS-517
  • Indeks TIM:0918-417AA-FF021
  • Ocena:
Cena:
Ikona o nazwie IconStockAvailable
2 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

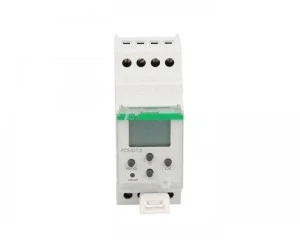

Przekaźnik czasowy PCS-517

Opis produktu

Cyfrowy przekaźnik czasowy.

Funkcja: 18-funkcyjny
z wejściem START
Napięcie zasilania: 24÷264 V AC/DC
Montaż: na szynie 35 mm

Przekaźnik czasowy PCS-517 służy do sterowania czasowego w układach automatyki przemysłowej i domowej.

Co wyróżnia przekaźnik czasowy PCS-517?

W pamięci procesora zawarte są rozbudowane funkcje pracy, jednoczasowe i dwuczasowe. Pozwalają na eliminację skomplikowanych i kosztownych układów sterowania opartych na kompilacji wielu zwykłych przekaźników czasowych. W odróżnieniu od potencjometrowych przekaźników możliwa jest bardzo precyzyjna nastawa czasów załączenia, np. 3 godz.- 47 min - 19 sek.

Działanie
Przekaźnik realizuje jedną z nastawionych funkcji pracy zgodnie z zadanymi czasami:

Funkcje 1÷5 aktywowane są napięciem zasilania. Po zakończeniu realizacji funkcji na wyświetlaczu pojawi się napis END. Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub „restarcie" procesora.

Funkcje 6÷17 aktywowane są sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu powraca do stanu gotowości. Czeka na kolejny sygnał START.

Funkcję 18 także aktywuje sygnał sterujący START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu na wyświetlaczu pojawi się napis END. Przekaźnik nie reaguje na kolejne sygnały START. Następna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub „restarcie" procesora.

Uwaga!
* Wyłączenie zasilania podczas realizacji funkcji pracy powoduje zatrzymanie pracy przekaźnika. Styk pozostanie w stanie rozłączenia (poz.1-6). Ponowne załączenie zasilania spowoduje rozpoczęcie funkcji od początku.
* Naciśnięcie przycisku RESTART podczas realizacji funkcji pracy powoduje rozpoczęcie funkcji od początku.


Dane techniczne

CN
9032102090
Typ wyjścia
35
Typ złącza
65
Materiał
264
Z gniazdem wtykowym
Odpowiednie tylko dla systemów zdalnego sterowania
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Funkcja taktowania zboczem narastającym, czas nastawiany
Funkcja opóźnionego załączania
Funkcja gwiazda-trójkąt
Zakres nastawy czasu [s] do
359999
Funkcja wyłączania impulsowego
Znamionowe napięcie sterowania Us dla DC [V] od
24
Liczba wyjść bezzwłocznych, styk rozwierny
0
Liczba wyjść bezzwłocznych, styk przełączny
0
Liczba wyjść zwłocznych, styk zwierny
0
Blok styków pomocniczych montowany na styczniku
Odpowiednie do kart wyjściowych PLC
Połączenie śrubowe
PKWiU
26.51.70.0
Zakres wykrywania
90
Maksymalne ciśnienie na wlocie
24
Minimalna temperatura robocza
AC/DC
Możliwość sterowania zdalnego
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Funkcja taktowania zboczem opadającym, czas nastawiany
Z wyjściem półprzewodnikowym
Funkcja załączania impulsowego
Zakres nastawy czasu [s] od
0,25
Funkcja opóźnionego wyłączenia
Funkcja formowania impulsu
Znamionowe napięcie sterowania Us dla DC [V] do
264
Liczba wyjść bezzwłocznych, styk zwierny
0
Liczba wyjść zwłocznych, styk rozwierny
0
Liczba wyjść zwłocznych, styk przełączny
1
Wyjścia, rewersyjne zwłoczne/bezzwłoczne

Dane logistyczne

Ean
5908312591627
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.12
Wysokość opakowania [mm]
40
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
ul. Konstantynowska 79/81, 95-200 Pabianice
