Dane techniczne:
- Producent: Lovato
- Typ produktu: Przekaźnik czasowy
- Symbol: TMPL
- Typ montażu: Na szynie DIN lub śrubami
- Funkcja: Przekaźnik czasowy do pracy cyklicznej z niezależnymi czasami
- Tryb programowania: Potencjometry
- Pełna nazwa: Przekaźnik czasowy do pracy cyklicznej, wielozakresowy, wielonapięciowy
- Liczba przekaźników: 1 wyjście przekaźnikowe
- Znamionowe napięcie zasilania pomocniczego: 12 - 240 VAC / DC
- Częstotliwość znamionowe: 50/60Hz
- Zakres ustawień czasu: 0.1s...100 dni
- Dokładność ustawień: <+-9%
- Dokładność powtórzeń: <+-0,2%
- Czas kasowania: podczas odliczania >= 100ms; po odliczeniu >= 50ms
- Liczba przekaźników: 1
- Układ zestyków: 1 zestyk przełączny, zadziałanie z opóźnieniem
- Znamionowe napięcie izolacji: 250V
- Znamionowe napięcie udarowe: 4kV
- Próba napięciem sieci: 2kV
- Typ zacisków: śruba
- Trwałość mechaniczna: 30 000 000
- Trwałość elektryczna: 100000
- Temperatura pracy: -20; +60oC
- Temperatura składowania: -30; +80oC
- Liczba modułów: 1
- Materiał obudowy: samogasnący poliamid
- Montaż obudowy: szyna DIN 35mm
- Stopień ochrony: IP40 z przodu, IP20 na zaciskach
- Wymiary: 17.5 x 104.7 x 64.9mm
Opis:

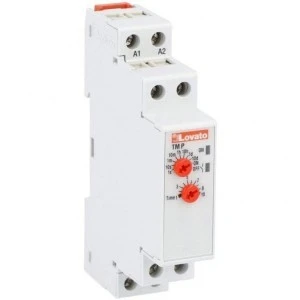

Przekaźnik czasowy Lovato Electric TM to urządzenie, które umożliwia regulację czasu opóźnienia zadziałania w szerokim zakresie od 0,1 sekundy do 100 dni, zapewniając elastyczność w aplikacjach przemysłowych.
Zasilany napięciem od 12 do 240 VAC/DC, przekaźnik jest przeznaczony do montażu na szynie DIN, oferując łatwość instalacji i konfiguracji za pomocą potencjometrów.
Wyróżnia się dokładnością ustawień i powtórzeń, a dzięki obudowie z samogasnącego poliamidu i stopniu ochrony IP40/IP20 gwarantuje bezpieczeństwo i trwałość w trudnych warunkach przemysłowych.
Charakterystyka ogólna przekaźnika czasowego TMPL:
- Przekaźnik do pracy cyklicznej z niezależnymi czasami, wielozakresowy, wielonapięciowy
- Wejście sterujące do inicjacju cyklu przerwy lub pracy
- Regulowany czas przerwy: 10...1000%
- Regulowany czas pracy: 10...1000%
- 1 zestyk przełączny na wyjściu
- Zielony wskaźnik LED obecności zasilania
- Czerwony wskaźnik LED sygnalizacji statusu przekaźnika
- Obudowa modułowa DIn43880 (1 moduł), do montażu na szynie 35mm
- Certyfikaty: cULus, EAC
- Zgodne z normami: IEC/EN/BS 61812-a, UL508, CSA C22.2 nr 14
Wyprodukowano we Włoszech
Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.
W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
