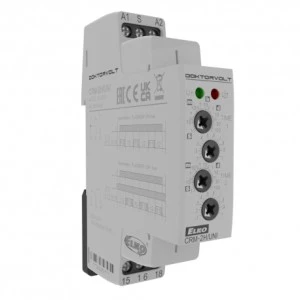

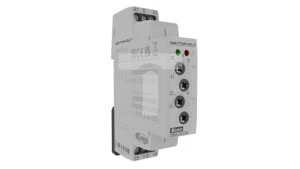

Przekaźnik cykliczny asymetryczny 1CO 16A AC/DC ELKO
⭐⭐⭐⭐⭐
➡️ asymetryczna praca cykliczna z niezależnie ustawialnym czasem wyjścia START/STOP.
➡️ służy do regularnego sterowania wentylacją, cyklicznego wysuszania pomieszczeń, sterowania oświetleniem, pompami obiegowymi, reklamami itd.
➡️ 2 funkcje czasowe: 1) asymetryczna praca cykliczna zaczynająca się impulsem 2) asymetryczna praca cykliczna zaczynająca się przerwą.
➡️ wybór funkcjiodbywa się za pomocą zewnętrznego zworu zaciskówS-A1.
➡️ ustawialny czas od 0.1 s do 100 dni może być podzielony do 10-zakresów.
➡️ ustawienie przedziałów czasu przełącznikami obrotowymi, ustawienie czasu realizowane jest za pomocą potencjometru.
➡️ wielofunkcyjna sygnalizacja czerwoną diodą LED, która miga lub świeci na stałe w zależności od stanu wyjścia.
➡️ Dane techniczne przekaźnika cyklicznego firmy ELKO:
✔️ Zasilanie
- - zaciski napięcia zasilania A1 - A2
- - napięcie zasilania AC/DC 12 - 240 V (AC 50 -60 Hz)
- - pobór mocy (maks.) 3 VA/ 1.4 W
- - tolerancja napięcia zasilania -15 %; +10 %
- - sygnalizacja zadziałania zielona dioda LED,
✔️ obwód czasowy
- - zakresy czasowe 0.1 s - 100 h
- - ustawienia czasu przełącznik obrotowy i potencjometr
- - dokładność ust. czasu 5% - przy mechanicznym ustawieniu
- - rozbieżność powtórzeń 0.2% - stabilność wartości ustawionej,
- - współczynnik temperatury 0.01% /°C, wartość podstawowa = 20 °C ,
✔️ wyjście
- - styk wyjściowy 1 : 1x przełączny AgNi,
- - prąd znamionowy 16A / AC1,
- - moc łączeniowa 4000VA / AC1, 384 W / DC,
- - prąd szczytowy 30A / < 3 s,
- - napięcie znamionowe 250V AC / 24V DC,
- - moc rozproszona wyjścia maks. 1,2W,
- - trwałość mechaniczna 10.000.000 op.
- - trwałość elektryczna (AC1) 100.000 op.
- - czas przywrócenia maks. 150 ms.
✔️ pozostałe dane
- - temperatura pracy -20.. +55 °C
- - temperatura przechowywania 30.. +70 °C
- - wytrzymałość dielektryczna zasialnie wyjścia 1: 4kV AC
- - pozycja robocza dowolona
- - montaż szyna DIN EN 60715
- - stopień ochrony obudowy IP40 od strony panelu przedniego / IP20 zaciski
- - kategoria przepięciowa III
- - stopień zanieczyszczenia 2
- - przekrój podł. przewodów (mm2) maks. 1x 2.5, maks 2x 1.5/ z tulejką maks 1x 2.5,
- - zgodność z normami EN 61812 - 1
Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
