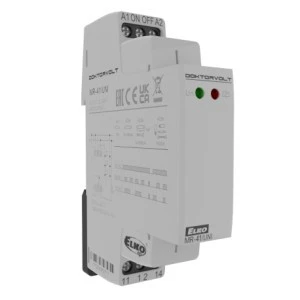

Przekaźnik bistabilny do sterowania oświetlenia z kilku miejsc ELKO
⭐⭐⭐⭐⭐
➡️ Przekaźnik bistabilny służy do sterowania oświetleniem za pomocą przycisku (klawisza) z kilku miejsc, zastępuje klasyczne włączniki krzyżowe lub świecznikowe.
➡️ Dzięki sterowaniu przyciskami (równolegle połączonymi na dwóch przewodach) instalacja jest prosta a jego montaż szybszy.
➡️ Przekaźnik MR-41 zapamiętuje swój stan po zaniku zasilania, w momencie zaniku styki przekaźnika są rozłączone, a po powrocie zasilania przekaźnik automatycznie powróci do stanu przed zanikiem.
➡️ MR-41 - wyjście: 1x 16 A CO.
➡️ Napięcie zasilania: AC 230 V lub AC/DC 12 - 240 V.
➡️ Dane techniczne przekaźnika bistabilnego firmy ELKO:
- - zaciski zasilania A1 - A2
- - funkcje 1
- - napięcie zasilania AC/DC 12 - 240 V (AC 50 - 60 Hz),
- - pobór mocy max 2 VA / 1.5 W,
✔️ wyjścia
- - ilość styków 1x CO (AgSnO2),
- - prąd znamionowy 16A / AC1,
- - moc łączeniowa 4000VA / AC1, 384 W / DC
- - prąd szczytowy 30 A/ <3s,
- - napięcie znamionowe 250V AC / 24V DC,
- - rozpraszanie mocy (maks) 1.2 W
- - sygnalizacja wyjścia dioda LED o dużej jasności,
- - trwałość mechaniczna 30 000 000 op
- - trwałość elektryczna (AC1) 100 000 op.
✔️ sterowanie
- - pod. obciążenia pomiędzy A2-ON/OFF: Tak
- - zaciski sterujące A1 - ON/OFF
- - podłączenie jarzeniówek (UNI) - NE, (230) - max. 4 ks
- - długość impulsu sterującego min. 25 ms/max. maks. nieograniczona,
✔️ pozostałe dane
- - temperatura pracy -20 .. +55 °C,
- - temp. przechowywania - 30 .. +70 °C,
- - wytrzymałość izolacji 4kV (zasilanie - wyjście),
- - pozycja robocza dowolna
- - montaż szyna DIN EN 60715,
- - stopień ochrony obudowy IP40 od strony panelu przedniego, IP10 zaciski,
- - kategoria przepięciowa III
- - stopień zanieczyszczenia 2
- - przekrój przewodów doprowadzających (mm2) maks. 1x 2.5, maks. 2x1.5mm2/ z tulejką maks. 1x 2.5mm2,
- - zgodność z normami EN 60669-1, EN 60669-2-1
- - wymiary 90x 17.6 x 64 mm
Dokładny opis urządzenia możliwy do pobrania w zakładce Pobierz
