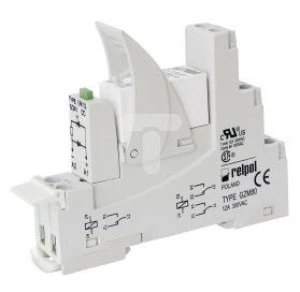

Przekaźnik interfejsowy: 2P - dwa zestyki przełączne. Materiał styków AgNi. Szerokość 15,6 mm. Separacja obwodów - wejście / wyjście. Wskaźnik LED zielony. Dioda D tłumiąca przepięcia. Zaciski śrubowe. Wyjście: styki 2P - zaciski: 11-12-14; 21-22-24; AC1 - 8 A / 250 V; DC1 - 8 A / 24 V. Wejście - zaciski: (+)A1 - (-)A2, napięcie zasilania Un - 24 V DC. Wymiary: 80 x 15,6 x 67 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Zestaw zawiera gniazdo GZT80 - IP 20.
Montaż:
Przekaźniki PI84 z gniazdem GZT80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów (linka): 2 x 2,5 mm2 (2 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,7 Nm. Gniazda wtykowe GZT80 przystosowane są do współpracy ze złączem grzebieniowym typu ZGGZ80. Złącze ZGGZ80 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Kolory złącz: ZGGZ80-1 szary, ZGGZ80-2 czarny
Akcesoria:
https://www.tim.pl/zlacze-grzebieniowe-8-zebowe-10a-250v-ac-do-gniazd-przekaznika-szare-zggz80-1-858826
https://www.tim.pl/zlacze-grzebieniowe-8-zebowe-10a-250v-do-gniazd-gzt80-gzm80-gzt92-gzm92-gz96-gzs80-gzs93-zggz80-2-858827
|
Dane
|
|
Index
|
862104
|
|
Kod EAN
|
5900005213762
|
|
Rodzaj napięcia zasilania
|
DC
|
|
Napięcie cewki
|
24 V
|
|
Materiał styków
|
AgNi
|
|
Konfiguracja styków
|
2P
|
|
Znamionowy prąd AC1
|
8 A / 250 V AC
|
|
Znamionowy prąd AC3
|
0,37 kW
|
|
Znamionowy prąd DC1
|
8 A / 24 V DC
|
|
Znamionowe napięcie zestyków
|
250 V AC
|
|
Sposób podłączenia
|
montaż na szynie 35 mm
|
|
Głębokość
|
80
|
|
Szerokość mm
|
15,6
|
|
Wysokość mm
|
67
|
|
Waga kg
|
0,061
|
