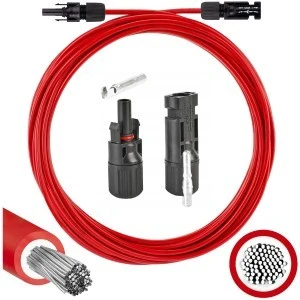

Wysokiej jakości przedłużacz solarny o długości 20 metrów, w kolorze czerwonym. Wykonany na bazie jednożyłowego, polskiego przewodu H1Z2Z2-K marki NEKU, zakończony konektorami typu MC4 marki VcX (z jednej strony "plusem", z drugiej "minusem").
- Napięcie znamionowe: 0,6 / 1kV AC
- Napięcie pracy: 1,5kV DC, zgodny z EN 50618
Przedłużacz został wyprodukowany specjalnie pod profesjonalne zastosowania solarne. Można go użytkować zarówno wewnątrz, jak i na zewnątrz budynków. Idealnie sprawdza się przy łączeniu regulatorów, inwerterów, czy paneli fotowoltaicznych. Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).
Polski przewód solarny H1Z2Z2-K 4mm² NEKU
Bazę przedłużacza stanowi jednożyłowy kabel H1Z2Z2-K z elastyczną żyłą wielodrutową wykonaną z ocynowanych miedzianych drutów, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Przewody są odporne na promieniowanie UV oraz bardzo trwałe w naszych warunkach atmosferycznych. Powłoka LSOH zapewnia niską emisyjność oraz toksyczność dymów. Kable spełniają wymagania norm PN-EN 50618:2015-03 oraz PN-EN 60228:2007.
- Powłoka: sieciowane tworzywo bezhalogenowe
- Izolacja: sieciowane tworzywo bezhalogenowe, kolor biały
- Żyła: elastyczna linka, z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Konektory typu MC4 VcX
Przedłużacz został wyposażony w konektory typu MC4 wyprodukowane przez firmę VcX. Dzięki złączom VcX połączenie jest stabilne i bezpieczne, a wysoka odporność mechaniczna oraz stopień ochrony IP67 zapewnia niezwykle długą żywotność produktu. Materiał wykonania pozwala na obsługę natężenia prądu 32A oraz napięcia 1000 VDC.
Stopień ochrony IP67 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)
Parametry techniczne przewodu:
- Producent: NEKU
- Napięcie znamionowe: 0,6 / 1kV AC
- Napięcie pracy: 1,5kV DC, zgodny z EN 50618
- Rezystancja izolacji: 1000 MΩ/km
- Napięcie probiercze badania 50Hz: 3500V
- Znamionowy przekrój żyły: 4,00 mm2
- Średnica zewnętrzna przewodu: 5,5 mm
- Największa dopuszczalna średnica drutu w żyle: 0,31 mm
- Nominalna grubość ścianki izolacji: 0,7 mm
- Nominalna grubość ścianki powłoki zew.: 0,8 mm
- Min. rezystancja izolacji przy 20°C: 580 MΩ.km
- Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
- Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: - 40°C
- Maksymalna temperatura żyły podczas pracy przewodu: +90°C
- Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
- Obciążalność prądowa: test zgodnie z EN 50618
- Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
- Odporność na promieniowanie UV: test zgodnie z normą EN 50618
- Płomienioodporność: wg DIN EN 60332-1 oraz PN-EN 13501-6:2014, LSOH
Parametry techniczne konektorów:
- Producent: VCX
- Rodzaj: konektor szeregowy na kabel
- Prąd znamionowy: 32A
- Napięcie znamionowe: 1000 VDC
- Napięcie testowe: 6000 V (50 Hz 1 minuta)
- Materiał izolacji: PPO (polipropylen)
- Stopień ochrony: IP67
- Połączenie z kablem: zaciskowe
- Temperatura pracy: (-40°C) - (+90°C)
- Norma: EN55032
