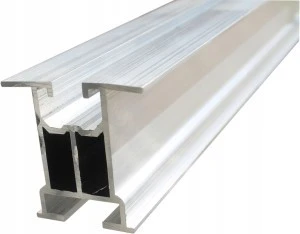

ALUMINIOWA SZYNA DO MONTAŻU PANELI FOTOWOLTAICZNYCH 2200mm 40x40mm PROFIL ALUMINIOWY

DANE TECHNICZNE:

Profil montażowy 40x40 do paneli PV

Wymiary- 40 x 40 mm

Długość- 2200mm (± 5mm)

Materiał- aluminium EN AW-6063 T66

Waga- ±1,75 kg

Górny kanał przystosowany do nakrętek kwadratowych M8 i wpustów przesuwnych M8. Produkty dostępne na innych naszych aukcjach.

Dolny kanał przystosowany do śrub sześciokątnych M10 lub śrub młoteczkowych.

Aluminium w gatunku 6063 T66 jest wiele twardsze od stosowanego często materiału 6060 T6

Szyna montażowa pv aluminiowa o wymiarach 40x40mm, długość 2,25m

Szyna została wykonana z aluminium wysokiej jakości, gatunek 6063. Materiał jest odporny na warunki atmosferyczne, dzięki czemu będzie służył wiele lat i nie stanie się z nim nic zarówno pod względem technicznym jak i estetycznym.

Szyna przeznaczona jest do mocowania paneli fotowoltaicznych

• na dachu skośnym
• na dachu płaskim za pomocą systemu z trójkątów montażowych
• na gruncie za pomocą systemu z trójkątów montażowych.

Szyna została przystosowana do mocowania paneli fotowoltaicznych, za pomocą klem środkowych i końcowych.

Klemy mocowane są do kanału górnego szyny za pomocą śrub imbusowych M8 i wpustów przesuwnych M8 (kwadratowych).

Dolny kanał umożliwia zamontowanie profilu do:adapterów montażowych śrub dwugwintowych, uchwytów dachowych, wsporników lub innych elementów montażowych.

Montaż odbywa się przy użyciu śrub M10 (z łbem sześciokątnym) oraz nakrętek kołnierzowych M10.
