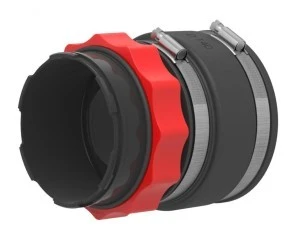

Pokrywa systemowa HSI150 typ MA z techniką mankietów uszczelniających do gładkich rur osłonowych. Do zastosowania w przepustach kablowych lub flansza z tworzywa sztucznego HSI 150. Do przyłączenia gładkich rur osłonowych. Uszczelnienie wykonuje się przy użyciu techniki mankietów uszczelniających – gumowy mankiet jest mocowany na pokrywie systemowej i rurze osłonowej za pomocą opasek zaciskowych. Mocowanie mechaniczne (złącze bagnetowe) oraz uszczelnienie (nakrętka mocująca) działają niezależnie. Pokrywa została wyposażona w innowacyjny system zapobiegający samoczynnemu odkręceniu.
System zapewnia gazo- i wodoszczelność do 0,5 bara.
Materiał wykonania:
- element bazowy pokrywy: poliwęglan
- nakrętka mocująca: mieszanka PC/PBT
- mankiet: EPDM
- opaska zaciskowe: W4.
Zalety:
- stabilne mechanicznie, elastyczne połączenie za pomocą mankietu systemowego
Zakres dostawy:
- Pokrywa z mankietem i opaskami
Właściwości:
W przypadku podłączenia rury osłonowej Dz=160 mm podczas łączenia pakietów przepustów do zabetonowania HSI150 zalecamy zastosowanie dystansów HSI AH40 do rozszerzenia rozstawu osi.
|
Średnica rury
∅a (mm)
|
Min. Średnica rury (mm)
∅z (mm)
|
Maksymalna średnica rury (mm)
∅z (mm)
|
Ozn. zamów.
|
| 160 |
150 |
172 |
HSI150 MA168 GR |
