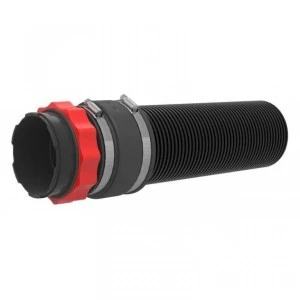

Pokrywa systemowa HSI150 MA 110mm WR do karbowanych rur osłonowych
- Producent:HAUFF-TECHNIK GMBHICO.KG
- Indeks producenta:HSI150-MA-WR110
- Indeks TIM:0001-00016-06377
- Kategoria:Przepusty kablowe i uszczelnienia
- Ocena:
Pokrywa systemowa HSI150 typ MA z techniką mankietów uszczelniających do karbowanych rur osłonowych. Do zastosowania w przepustach kablowych lub flansza z tworzywa sztucznego HSI 150. Do przyłączenia karbowanych rur osłonowych. Uszczelnienie wykonuje się przy użyciu techniki mankietów uszczelniających – gumowy mankiet jest mocowany na pokrywie systemowej i rurze osłonowej za pomocą opasek zaciskowych. Mocowanie mechaniczne (złącze bagnetowe) oraz uszczelnienie (nakrętka mocująca) działają niezależnie. Pokrywa została wyposażona w innowacyjny system zapobiegający samoczynnemu odkręceniu oraz w opatentowaną technologię pierścieni wzmacniających.
System zapewnia gazo- i wodoszczelność do 0,5 bara.
Materiał wykonania:
- element bazowy pokrywy: poliwęglan
- nakrętka mocująca: mieszanka PC/PBT
- mankiet: EPDM
- opaska zaciskowe: W4
- pierścienie wzmacniające: stal nierdzewna.
Zalety:
- stabilne mechanicznie, elastyczne połączenie za pomocą mankietu systemowego
Zakres dostawy:
- pokrywa z mankietem i opaskami
- pierścienie wzmacniające
Właściwości:
W przypadku podłączenia rury osłonowej Dz=160 mm podczas łączenia pakietów przepustów do zabetonowania HSI150 zalecamy zastosowanie dystansów HSI AH40 do rozszerzenia rozstawu osi.
Zewnętrzna średnica rury (mm) |
Producent rury |
Rodzaj rury |
Ozn. zamów. |
110 | Fränkische | Kabuflex | HSI150 MA110 WR |
160 | Fränkische | Kabuflex | HSI150 MA168 WR |
