Przeznaczenie i opis

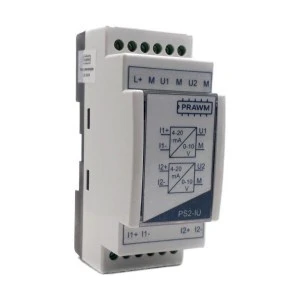

Podwójny przetwornik PS-2xI/U jest przeznaczony do konwersji standardowego sygnału prądowego 4-20 mA na sygnał napięciowy 0-10 V. Urządzenie znajdzie zastosowanie wszędzie tam gdzie urządzenie sterujące (np. sterownik, przemiennik częstotliwości) ma zbyt mało lub nie ma wcale wejść prądowych. Szczególnie polecane do współpracy z przekaźnikami programowalnymi, które najczęściej mają napięciowe wejścia analogowe.
Cechy urządzenia
· Wysoka dokładność przetwarzania,
· napięcie zasilania w zakresie od 12 do 30 V DC,
· dwa przetworniki w jednej obudowie,
· zabezpieczenie przed odwrotnym podłączeniem zasilania,
· dużo tańsze rozwiązanie niż dedykowany moduł rozszerzeń do sterownika lub przemiennika częstotliwości,
· występuje w wersji jedno i dwu kanałowej,
· obudowa o szerokości 2 modułów z niepalnego ABS UL-94-HB,
· montaż na szynie TH35.
Realizowane funkcje
· Przetwarzanie dwóch sygnałów prądowych 4-20 mA na sygnały napięciowe 0-10 V,
Zasada działania
Sygnały prądowe podłączone do przetwornika są zamieniane przez układ elektroniczny na sygnały napięciowe.
Podłączenie elektryczne
Do urządzenia należy podłączyć:
· zasilanie : L+, M,
· wejściowy sygnał prądowy 1: I1+, I1-,
· wyjściowy sygnał napięciowy 1: U1, M,
· wejściowy sygnał prądowy 2: I2+, I2-,
· wyjściowy sygnał napięciowy 2: U2, M,
Wszystkie zaciski masy „M” są ze sobą wewnętrznie połączone.
Dane techniczne
· Napięcie zasilania: od 12 do 30 V DC.
· Pobór prądu: 70 mA.
· Sygnał wejściowy: 4-20 mA.
· Rezystancja wejściowa: 100 Ω.
· Sygnał wyjściowy: 0-10 V DC.
· Błąd przetwarzania: ± 1%.
· oddzielenie galwaniczne: nie
· Zakres temperatury pracy: od 0˚C do 50˚C
· Stopień ochrony: IP20,
· Wymiary obudowy: 59 mm x 35 mm x 86 mm (2 moduły).
Gwarancja i uwagi końcowe
Na przetwornik PS1-IU udzielamy 12 miesięcznej gwarancji producenta.
Do urządzenia dołączamy instrukcję obsługi.
