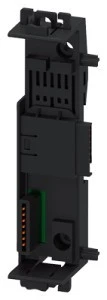

Podstawa do przekaźników 3SK2 do przyłączenia modułów wyjściowych 3ZY1212‑2GA00

Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM
Przekaźniki bezpieczeństwa SIRIUS 3SK

Przekaźniki bezpieczeństwa
SIRIUS 3SK

Bezpieczeństwo na które Cię stać

Przekaźniki bezpieczeństwa do Twoich aplikacji

Przekaźniki sprzętowe
i programowalne

SIRIUS 3SK to seria przekaźników bezpieczeństwa dających wiele możliwości. w zakres oferty wchodzą przekaźniki sprzętowe serii 3SK1 oraz przekaźniki programowalne serii 3SK2. Dzięki nim zrealizujesz większość funkcji bezpieczeństwa na maszynie.

Zobacz jakie urządzenia wchodzą w zakres przekaźników 3SK

3SK1 w wersji Standard
Jednostki podstawowe w wersji Standard mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. w zależności od wersji, są zasilane napięciem 24 V AC/DC lub 110-240 V AC/DC. Pozwalają na realizację m.in. funkcji: zatrzymania awaryjnego, kontroli położenia osłon, nadzoru kurtyn świetlnych lub innych elementów z wyjściem OSSD (tylko w wersji zasilanej z 24 V). Rozbudowa możliwa tylko o dodatkowe moduły wyjść.

3SK1 w wersji Advanced
Jednostki podstawowe w wersji Advanced mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. Są zasilane napięciem 24 V DC. Dodatkowo, pozwalają na realizację funkcji sterowania oburęcznego, obsługują czujniki 1NO+1NC, posiadają wejście kaskadowe oraz występują w wersjach z wyjściami zwłocznymi. Rozbudowa możliwa jest o moduły wejść i wyjść. Moduły te podłącza się z wykorzystaniem podstawek 3ZY.

3SK2 czyli przekaźniki programowalne
Dwie wersje jednostek podstawowych z których większa wyposażona jest w 20 wejść, 4 wyjścia półprzewodnikowe (każde w kat. 4) i 2 wyjścia sygnalizacyjne. Możliwość rozbudowy o moduły komunikacyjne Profibus lub Profinet, panel diagnostyczny oraz moduły wyjść.

Akcesoria
W zakres akcesoriów wchodzą moduły wejść i wyjść. Podstawki serii 3ZY służące do podłączania modułów, osłony do plombowania oraz zapasowe osłony bloków i bloki zacisków.

Oprogramowanie
Przekaźniki 3SK2 mogą być zaprogramowane za pośrednictwem oprogramowania Safety ES stanowiącego dodatkowy pakiet środowiska TIA Portal. Licencja Safety ES Basic V19 jest bezpłatna. Opcjonalnie można korzystać też z niezależnego oprogramowania Safety ES V1.0.

Poznaj korzyści wynikające z zastosowania
przekaźników bezpieczeństwa 3SK

  • Modułowa konstrukcja

    Modułowa budowa pozwala na swobodną konfigurację systemu. Dzięki niej, w można dołożyć dodatkową parę wejść czy kilka wyjść. Możliwości rozbudowy zależą od zastosowanej jednostki podstawowej.

  • Diagnostyka

    Diody LED, bufor diagnostyczny i wyświetlacz. Sposób diagnostyki uzależniony jest od zastosowanego urządzenia. Jednak jedno jest pewne - bez względu na zastosowane urządzenie, funkcje diagnostyczne pozwalają na szybką diagnostykę systemu.

  • Przyłącza śrubowe lub sprężynowe

    Urządzenia fabrycznie wyposażone są w śrubowe lub sprężynowe bloki zacisków. Bloki zacisków zostały tak zaprojektowane, że mogą być zdemontowane bez potrzeby odłączania przewodów.

  • Kompatybilność z innymi
    urządzeniami

    Komponenty SIRIUS zostały zaprojektowane tak, aby jak najlepiej ze sobą współdziałały. Podobnie jest i w tym przypadku. Przekaźniki bezpieczeństwa serii 3SK mogą w łatwy sposób zostać zintegrowane z hybrydowymi układami rozruchowymi 3RM1 oraz przekaźnikami sprzęgającymi 3RQ1.

  • Modułowa
    konstrukcja

    Diagnostyka

    Rodzaj
    przyłączy

    Kompatybilność z innymi
    urządzeniami

Zobacz, jakie pytania mieli inni użytkownicy

Przekaźniki pozwalają osiągnąć do PL e / SIL 3. Poziom dla funkcji bezpieczeństwa zależy od parametrów wszystkich komponentów wykorzystanych do realizacji funkcji.

Moduł wejść może być dołożony do 3SK1 w wersji Advanced, należy w tym celu użyć podstawek 3ZY. Moduły wyjść mogą być podłączone do każdej jednostki podstawowej. w przypadku 3SK1 Advanced i 3SK2 do podłączenia modułu wyjść można wykorzystać podstawki 3ZY.

Zależy to od wymagań aplikacji. Najczęściej stosowanym przekaźnikiem jest 3SK1111-1AB30. Przekaźnik ten ma 3 wyjścia przekaźnikowe (każde w kat.4) oraz jedno wyjście sygnalizacyjne NC.

Aby funkcja bezpieczeństwa była zrealizowana w prawidłowy sposób, należy tak dobrać komponenty aby spełniały wymagania mających zastosowanie norm. w Siemensie znamy się na rzeczy, dlatego zachęcamy do korzystania z naszych materiałów szkoleniowych i kontaktu z działem wsparcia technicznego.

siemens

Przemysłowa aparatura łączeniowa SIRIUS

Dane techniczne

CN
85369095
Typ wyjścia
22,5
Odpowiednie do kart wyjściowych PLC
Połączenie wtykowe
PKWiU
27.33.13.0
Zakres wykrywania
117,5

Dane logistyczne

Ean
4011209917903
Szerokość opakowania [mm]
30
Waga z opakowaniem [kg]
0.03
Wysokość opakowania [mm]
30
Długość opakowania [mm]
110
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
