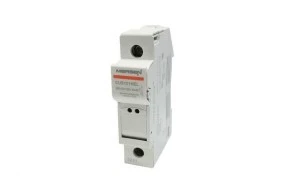

Podstawa bezpiecznika MERSEN DC 10X38 1000V CUS101 HEL - FK1062724 Gniazda bezpiecznikowe Modulostar HelioProtectionR firmy Mersen są dobrze znane na rynku aplikacji dystrybucji mocy niskiego napięcia. Bezpieczniki gPV HelioProtectionR zostały specjalnie zaprojektowane do aplikacji PV i bardziej ogolnie do aplikacji DC. Gniazda są zgodne ze standardami UL 4248-19 i IEC 60269-1 oraz RoHS. Elementy Modulostar HelioProtectionR wykonane z tworzyw sztucznych są zgodne z UL 94 V0 do V2 (Yellow Card). Dostępne są dwa modele: z oraz bez wizualnego wskaźnika zadziałania. Jest to wskaźnik świetlny załączający się w przypadku przepalenia wkładki (obwod otwarty). Wskaźnik działa przy napięciu od 220VDC do 1000VDC. Typ: Z10-TL.../E Wkładka topikowa: 10x38 mm gPV Napięcie znamionowe: 1000V DC Prąd znamionowy: maks. 25A Max. dopuszczalna strata mocy na wkładce topikowej: 3W Przekrój przewodu: 1,5-25 mm Kategoria użytkowa: DC-20B Charakterystyka • Przewód: 1-16mm2(16-6AWG) • Śrubokręt: rekomendowany PZ2 lub płaski 5.5x1mm (maks. średnica 6mm) • Maks. moment dokręcenia: 2Nm (17.7lbs.-in) • DC20B-IP2X. • Temperatura pracy: - 40°C do 70°C podczas operacji - 50°C do 90°C bez operacji Rekomendacje • Nie przełączać pod obciążeniem. • Nieizolowane części przewodzące: preferowany rozkład komponentow zapewniający oddzielne ułożenie potencjałow + oraz -
