Panel POE-8/R to pasywne urządzenie mające za zadanie dodać zasilanie PoE w przewodach skrętki biegnących do urządzeń końcowych. Standardowo w skrętce do przesyłu danych wykorzystywane są żyły 1, 2, 3 i 6. Panel PoE dodaje na pozostałych żyłach 4, 5(+); 7, 8(-) napięcie zasilania.

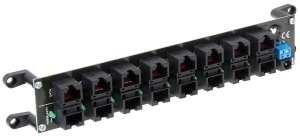

Na froncie panelu znajdują się dwa rzędy gniazd RJ-45. Panel jest w stanie dodać zasilanie do 8 urządzeń PoE.
POE-8/R jest urządzeniem pasywnym.
Zestaw posiada ochronę przeciwprzeciążeniową (bezpieczniki polimerowe na każdym wyjściu chronią instalację: zasilanie jest rozłączane przy dłuższym przepływie prądu o wysokim natężeniu) oraz zabezpieczenie przeciwzwarciowe. Na panelu przednim znajduje się zielona dioda sygnalizująca prawidłową pracę urządzenia.
SPECYFIKACJA
Napięcie wyjściowe: max. 60 V
Liczba wejść: 8 szt. (RJ-45)
Liczba wyjść: 8 szt. (RJ-45)
Maksymalny prąd wyjściowy: 550 mA / Wyjście
Wybrane cechy: Numery pinów złącza RJ-45
DATA 1, 2 i 3, 6
Zasilanie 4, 5 (+) i 7, 8 (-)
Obsługiwana prędkość transmisji 10 / 100 Mb/s
Maksymalne obciążenie jednego portu 550 mA
Montaż za pomocą podstawek samoprzylepnych Elementy dystansowe samoprzylepne umożliwiają łatwy montaż płytki drukowanej.
Zabezpieczenia:
Przeciwzwarciowe
Przeciążeniowe
Diody sygnalizacyjne: Zasilanie
Obudowa:
Temperatura pracy / wilgotność względna: -10 °C ... 55 °C / < 95 %
Waga: 0.078 kg
Wymiary: 220 x 44 x 25 mm
