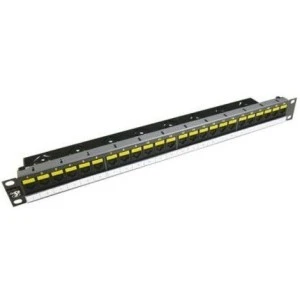

Patch panel RACK 19 kat.5e 24p UTP DG+ 1U grafit Molex

Ekranowany panel krosowy PowerCat 5e to kluczowy komponent systemu PowerCat 5e firmy Molex Premise Networks.

Panele krosowe PowerCat 5e to zasadnicze produkty używane w aplikacjach do łączy i kanałów Gigabit Ethernet. Złącze IDC zawiera styki w kształcie litery V, które po zaterminowaniu uginają się, zapobiegając zmęczeniu metalu.

Każdy port jest wyposażony w opatentowaną sprężynującą przesłonę i może być oznaczony kolorami w celu dopasowania do gniazd. W przypadku tego panelu można stosować przednie i tylne etykiety. Do budowy panelu krosowego PowerCat 5e użyto stali walcowanej, co zapewnia mu dużą wytrzymałość.

Najważniejsze funkcje:

• Dostępne z gęstością 1U – 24 porty
• Każdy port wyposażony w opatentowaną sprężynującą przesłonę, która zapobiega niedokładnym połączeniom oraz chroni przed kurzem i zanieczyszczeniami
• Opatentowane styki IDC w kształcie litery V, które po zaterminowaniu uginają się, co zapobiega zmęczeniu metalu
• Zaciski o zaostrzonym kształcie przyspieszają terminowanie i wzmacniają utrzymanie kabla
• Podwójny system oznaczania kolorami, umożliwiający konfiguracje przewodów 568 A/B
• Etykiety portów (przednie i tylne) oraz etykiety identyfikacyjne panelu krosowego
• Konfiguracja gniazd 4 x 6
• Niezależnie wymieniane porty panelu krosowego
• Wbudowana półka do porządkowania przebiegów kablowych zapewnia odpowiedni promień zgięcia
• Dostępne w zestawach sprzętowych ANSI i metrycznych
• Możliwość terminowania za pomocą standardowych narzędzi uderzeniowych
• Kompatybilność z RJ-11 i RJ-12
• Stałe oznaczenie kategorii z przodu każdego gniazda oraz opcjonalne ikony identyfikujące porty

Specyfikacja:

Mechaniczna

Panel krosowy

• Materiał: blacha stalowa, walcowana
• Grubość: . 0,060” (1,52 mm)
• Pokrycie: Szarografitowy lakier proszkowy

Złącze gniazda

• Plastikowa obudowa: Poliwęglan, zgodny z UL94V-0
• Trwałość: Minimum 750 cykli
• Materiał styków: Stop miedzi
• Powłoka styków: 1,27 μm złota/2,54 μm niklu
• Siła docisku: minimum 100 g
• Siła rozłączania: >6,80 kg

Złącze IDC

• Plastikowa obudowa: Poliwęglan, zgodny z UL94V-0
• Trwałość: Terminowanie co najmniej 200 razy
• Materiał styków: Stop miedzi
• Powłoka styków IDC: Matowa powłoka cynowa
• Siła docisku: minimum 100 g
• Akceptuje przewodniki: drut, 22-24 AWG

Wymiary i waga z opakowaniem: 44 mm (W) x 483 mm (S) x 98 mm (G) 650 g

Elektryczna

• Rezystancja: 20 mΩ
• Tolerancja rezystancji: 2.5 mΩ
• Rezystancja izolacji: > 100 MΩ

Parametry transmisyjne

• Insertion Loss[1-100MHz] ≤ 0.04·√f dB
• NEXT[1-100MHz] ≥ 43-20·log(f/100) dB
• FEXT[1-100MHz] ≥ 35.1-20·log(f/100) dB
• RL[1-31,5MHz] ≥ 30 dB
• RL[31,5-100 MHz] ≥ 20-20·log(f/100) dB

Standardy branżowe

• ANSI/TIA-568.2-D KATEGORIA 5E
• ISO/IEC 11801-1 KLASA D
• ISO 60603-7
• PN-EN 50173 KLASA D
• FCC SUBPART F68.5
