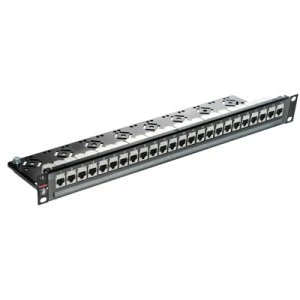

Ekranowane panele krosowe PowerCat 6A to kluczowy komponent systemu PowerCat 6A firmy Molex Connected Enterprise Solutions. 24-portowe (1U) i 48-portowe (2U) ekranowane panele krosowe PowerCat 6A są wykonane z blachy stalowej lakierowanej proszkowo. Panele te zawierają demontowalną tylną półkę porządkującą przebiegi kablowe i chroniącą je przed uszkodzeniami mechanicznymi. Panel wyposażony jest w oznacznik kanału umożliwiające opis portów z przodu panela, w części tylnej panela porty są numerowane od 1 do 24 (48). Poszczególne porty można oznaczyć kolorami, używając ikon, w celu sprawnego i wydajnego administrowania systemem okablowania strukturalnego. Ekranowany panel krosowy PowerCat 6A zawiera unikatowe moduły ekranowane DataGate™. To ekranowane złącze zapewnia doskonałe tłumienie przesłuchu obcego (tzw. Alien Crosstalk), minimalny poziom strat tłumienia na złączu oraz zwiększoną ochronę przed zakłóceniami elektromagnetycznymi (EMC) dzięki wykorzystaniu nowej, odlewanej ciśnieniowo obudowy modułu ze stopu cynku. Ekranowane złącze zawiera także unikatową przesłonę z mechanizmem sprężynowym, która nie tylko chroni przed kurzem i zabrudzeniami, ale także wypycha nieprawidłowo wpięte kable krosowe. Ekranowane złącze ma podwójne oznaczenie kolorowe, umożliwiające terminowanie przewodów w sekwencji 568A i 568B. Moduł ekranowany DataGate PowerCat 6A jest kompatybilny wstecznie z systemami ekranowanymi Kat6 i Kat5e. W celu uzyskania maksymalnej wydajności okablowania Molex Connected Enterprise Solutions zaleca stosowanie pełnego zestawu produktów ekranowanego systemu PowerCat 6A.System ten jest zgodny z normami ISO/IEC 11801-1, ANSI/TIA-568.2-D w zakresie obsługi sieci 10GBASE-T.
Dostępne w wersji 24-portowej 1U oraz 48-portowej 2UDemontowana półka do porządkowania kabliW komplecie 24 (48) ekranowanych złącz DataGate PowerCat 6AOpatentowane złacza IDC w kształcie litery V, które po zaterminowaniu uginają się, co zapobiega zmęczeniu metaluPo zastosowaniu w kanale transmisyjnym zbudowanym w oparciu o produkty PowerCat 6A spełnia wymagania kategorii 6ASpełnienie wymagań dyrektywy Unii Europejskiej RoHS o niestosowaniu w produkcji substancji szkodliwych dla zdrowiaSTANDARDY BRANŻOWE
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-1:2017
IEC 60603-7
MECHANICZNA
Materiał: Blacha stalowa, walcowana
Grubość: 1,52 mm (0,6”)
Pokrycie: Czarny lakier proszkowy
Wymiary:
Szerokość: 483 mm
Wysokość: 44 mm
Głębokość: 156 mm
MODUŁ DATGATE (ZŁĄCZE RJ45)
Materiał obudowy: Stop cynku niklowany połyskowo z domieszką miedzi
Trwałość: Minimum 750 cykli
Materiał styków: Stop miedzi
Powłoka styków: 1,27 mm Au/Ni
Siła docisku: Minimum 100 g
Siła rozłączania: Minimum 6,8 kg
ZŁĄCZE IDC
Materiał obudowy: Poliwęglan, UL94V-0
Trwałość: Terminowanie co najmniej 20 razy
Materiał styków: Stop miedzi
Powłoka styków IDC: Matowa powłoka cynowa
Siła docisku: Minimum 100 g
Akceptuje przewodniki: Drut, 22-24 AWG
ELEKTRYCZNA
Rezystancja styku: 20 mOhm
Początkowa rezystancja styku: 2,5 mOhm
Rezystancja izolacji: >100 MOhm
PoE
Nasz system PowerCat 6A jest odpowiedni dla najbardziej wymagających aplikacji PoE:
- IEEE 802.3bt od typu 1 do typu 4 oraz CISCO UPoE+
- HD Base-T PoH do 100W
- Zgodność z RP3 określona przez EN 50174-2:2018, ISO/IEC 14763-2:2019 i AS/NZS 14763.2:2020
Uwagi:
- W przypadku nowych instalacji PoE typu 3 / klasy 5 i wyższych, które chcą skorzystać z 25-letniej gwarancji aplikacyjnej Molex, wymagamy zastosowania kabla kategorii 6A
- Aby potwierdzić, że projekt okablowania PoE / RP3 kwalifikuje się do 25-letniej gwarancji aplikacyjnej firmy Molex, projekt musi zostać zweryfikowany i zatwierdzony za pomocą kalkulatora PoE firmy Molex. Dowiedz się więcej
- Firma Molex zaleca wyłączenie funkcji PoE na pojedynczym porcie przełącznika przed odłączeniem zasilanego przezeń urządzenia.
- Firma Molex zaleca stosowanie w systemie pełnej gamy produktów PowerCat 6A w celu maksymalizacji wydajności okablowania oraz PoE. Szczegóły dotyczące wymagań Molex w zakresie gwarancji można znaleźć na stronie
