Kable przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń abonenckich.

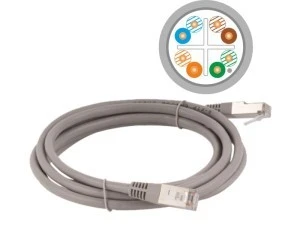

Kabel połączeniowy, znany również jako patch-cord, to krótki kabel używany do łączenia urządzeń w sieci komputerowej. Jest stosowany do połączenia np. komputera z gniazdem sieciowym, przełącznika (switcha) z panelem krosowym, lub do połączenia różnych urządzeń sieciowych między sobą. Kable połączeniowe występują w różnych długościach, wersjach powłok oraz sposobie ekranowania. Są kluczowym elementem w zarządzaniu infrastrukturą sieciową, pozwalając na elastyczne i łatwe zmiany w konfiguracji sieci.
Produkt kategorii 6 (klasa E, charakterystyka rozszerzona do 475MHz) przeznaczony do transmisji danych z prędkością do 1000 Mbps (Gigabit Ethernet 1000BASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche czy komputery. Odpowiedni jest również do przesyłu audio i video.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończończeń (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m. Zaletą względem kategorii 5e jest fakt, że na krótszych odcinkach (do 37-55m) tor transmisyjny oparty o komponenty kategorii 6 może osiągnąć prędkość transmisji danych do 10 Gbps.
Produkty kategorii 6 są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
Przewód ekranowany F/UTP (Foiled/Unshielded Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Ekran w postaci foli aluminiowej został umieszczony na całym ośrodku kabla, dodatkowo pomiedzy ekranem a powłoką zndjduje się drut uziemniający. Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) przez co względem kabli nieekranowanych może zapewnić wyższą jakość i bezpieczeństwo transmisji danych. Ekran stanowi kluczową osłonę dzięki, której kabel transmisji danych może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
PVC (Polichlorek Winylu) - to rodzaj tworzywa sztucznego wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie wewnątrzbudynkowe. Jest to materiał, trwały i bardzo elastyczny, jednak ze względu na stosunkowo niski koszt produkcji pozostaje produktem posiadającym istotne wady. Emituje dużo dymu i zawiera halogeny, co oznacza, że jest mniej bezpieczny w razie pożaru niż powłoki uniepalnione LSOH.
Produkt w kolorze szarym, odpornym na zabrudzenia. W celu łatwiejszej identyfikacji przewodów w trasach kablowych można zasotosować kolorowe opaski rzepowe bądź inne akcesoria organizacyjne.
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
BUDOWA I PARAMETRY ELEKTRYCZNE | |
---|---|
Kategoria | 6 |
Klasa | E (250MHz) |
Przekrój AWG | 4x2x24/7AWG |
Żyły | wielodrutowe |
Izolacja | polietylenowa |
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
Ośrodek | 4 pary skręcone, owinięte folią poliestrową, separator parowy |
Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm |
Powłoka | poliwinyl o podwyższonym indeksie tlenowym (FRPVC) |
PoE | 802.3 af |
Kolor | jasnoszary |
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | |
---|---|
Pętla oporu prądu stałego | ≤ 95 Ω /km |
Opór zmienny | ≤ 2% |
Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
WŁAŚCIWOŚCI MECHANICZNE | |
---|---|
Promień zgięcia | 4 x ø zew |
Max. siła ciągnienia | 80 N |
Zakres temp. podczas użycia | -20oC do +60oC |
Zakres temp. podczas instalacji | 0oC do + 50oC |
