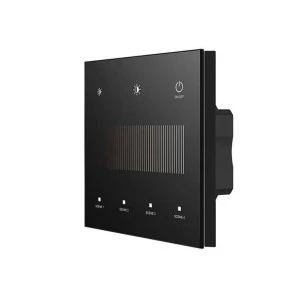

Panel LED naścienny marki Skydance to wysokiej jakości ściemniacz LED dedykowany dla instalacji składającej się z monochromatycznego oświetlenia LED (np. taśma LED MONO - jednokolorowa). Panel do LED TD1-S zarządza instalacją LED za pomocą sygnału opartego na systemie sterowania DALI. Produkt zasilany jest bezpośrednio ze stacji DALI, przez co nie potrzebuje dodatkowego zasilania ze strony baterii czy sieci 230VAC. Produkt z przeznaczeniem dla jednej strefy z wykorzystaniem obrotowych przycisków sterownika DALI, które pozwalają na ustalenie dowolnego adresu w przedziale od 0 do 64 oraz dowolnego grupy od 1 do 15. Urządzenie nadawcze TD1-S cechuje się w głównej mierze wysoką jakością wykonania oraz eleganckim wykończeniem.
Zastosowanie do instalacji:
- MONO - jednokolorowych
- DALI - opartych na systemie DALI
Cechy panelu naściennego LED TD1-S:
- Zasilanie poprzez stacje DALI lub napięcie 24VDC
- Płynne ściemnianie/rozjaśnianie bez efektu skokowego
- Alternatywna łączność poprzez drogę radiową 2,4GHz
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Budowa przystosowana do puszki fi60
- Jedna strefa do wykorzystania
- Rozbudowa instalacji w każdym możliwym momencie
Parametry techniczne
| Typ urządzenia |
panel naścienny |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo oraz dodatkowo radiowo (DALI/ 2,4Ghz) |
| Ilość obsługiwanych stref/kanałów |
1 strefa |
| Napięcie znamionowe |
stacja DALI lub 24VDC |
| Maksymalny prąd wyjściowy |
2mA (24V) / 17mA (Bus 16V) |
| Typ komunikacji |
jednokierunkowa |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Zasięg komunikacji |
do 10 metrów w terenie otwartym |
| Szklany panel |
tak |
| Dotykowe przyciski |
tak |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Współpraca z systemami zewnętrznymi |
intefejs DALI Bus Standard: IEC 62386-101 (DALI2) |
| Temperatura pracy |
od -20 do + 50°C |
| Klasa szczelności |
IP20 |
| Montaż |
podtynkowo (standardowa puszka fi60) |
| Kolor |
czarny |
| Dodatkowa funkcjonalność/cecha |
typ kontroli DT6, DT8-TC, DT8-RGB, DT8-RGBW |
| Wymiary |
86 x 86 x 34,5 mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD,RED |
| Gwarancja producenta |
60 miesięcy |
