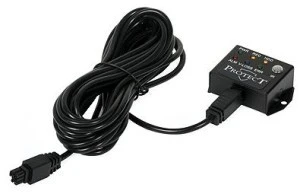

Panel kontrolny PROTECT LED KL‑1
Panel kontrolny PROTECT LED KL-1
- Panel umieszczony jest na przewodzie o długości 4 metrów. Do podłączenia konieczne jest odcięcie fabrycznego złącza i ręczne wykonanie połączenia z odpowiednimi złączami rejestratora.
- Schemat połączeń:
- Przewód panela LED KL-1 Złącze rejestratora
- Biały RS485B
- Czerwony 12V OUTPUT
- Zielony RS485A
- Czarny GND
- Wymagane jest również uaktywnienie odpowiedniej opcji w rejestratorze:
- (Menu --> Periphelas --> Serial).
- Model:
