Osłona pełna (250x300) CP 1‑2 F 001101436
- Producent:ETI POLAM
- Seria produktu:ETIBOX-OBUDOWY
- Indeks producenta:001101436
- Indeks TIM:0001-00010-93635
- Kategoria:Płyty osłonowe
- Ocena:
Cena:
Niezawodne i sprawdzone osłony SOLID GSX
Wewnętrzny system konstrukcyjny i akcesoria pozwalają na dostosowanie obudów SOLID GSX do wymogów różnych aplikacji. Dedykowane osłony CP oraz płyt montażowe PM umożliwiają montaż różnego rodzaju aparatury bez konieczności dodatkowego wiercenia czy wycinania otworów. Szeroka gama elementów mocujących LG-V pozwala optymalnie dostosować głębokość montażu aparatury. Elementy podziałowe EP-W wraz z belkami podziałowymi BL-WP umożliwiają podział wkładu zarówno w pionie jak i w poziomie. Główne elementy konstrukcyjne oraz akcesoria pasują do różnych typów obudów z systemu SOLID GSX.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101436
Typ produktu określony przez producenta.
CP 1-2 F
Osłona
Określenie zastosowania akcesoriów SOLID GSX.
Osłona pełna
Osłona standardowo przeznaczona do stosowania z dedykowanymi akcesoriami.
TH-S/PM
stal
malowanie proszkowe
Szerokość zewnętrzna podana w milimetrach.
250
Wysokość zewnętrzna podana w milimetrach.
300
-5 do +40
RAL 7035
Tak
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
ObudowySOLID GSX można wyposażyć w elementy systemu takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
SOLID GSX

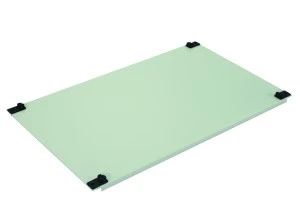

Zdjęcie produktu
Zalety produktu
- Osłony CP wykonane są z blachy stalowej malowanej proszkowo.
- Wszystkie osłony wyposażone są w kołki uziemiające.
- W komplecie osłona wyposażona jest w zapinki mocujące. Dzięki specjalnej konstrukcji montaż osłon w obudowie jest prosty i szybki.
- Zapinki posiadają możliwość plombowania.
- Osłony dedykowane do aparatów typu EB/ED, KVL, LA/LBS wymagają montażu w określonej pozycji. Dla ułatwienia dodano otwór pozycjonujący, który powinien się znajdować w lewym dolnym rogu.
- Sposób mocowania aparatów, osłon i płyt montażowych do wsporników zawarty jest w odpowiednich instrukcjach montażu (instrukcje dostępne są na stronie internetowej www.etipolam.com.pl/wsparcie-techniczne/instrukcje-obslugi).
- Do osłon dedykowanych przewidziano odpowiednie płyty montażowe.
Zobacz możliwości systemu SOLID GSX
Przykład podziału wkładu w obudowie HXS
SOLID GSX - różne obudowy, wspólne akcesoria
