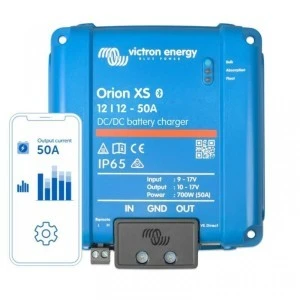

Orion XS 12/12-50A DC-DC battery charger

Orion XS służy jako ładowarka akumulatorów DC-DC lub jako zasilacz, oferując szeroki zakres napięcia wejściowego i wyjściowego. Prąd ładowania można regulować korzystając z VictronConnect, przy czym minimalna wielkość skokowa wynosi 0,1 A

• Mechanizm wykrywania silnika

  Zintegrowany mechanizm wykrywa, czy silnik pracuje (wykrywanie wyłączenia silnika), i uruchamia ładowarkę tylko wtedy, gdy alternator dostarcza energię

• Bluetooth Smart

  Wbudowany układ Bluetooth Smart: układ umożliwiający bezprzewodową zmianę konfiguracji, monitorowanie aktywności i aktualizację oprogramowania Orion XS za pomocą smartfonów, tabletów i innych urządzeń Apple i Android.

• Zaawansowane algorytmy ładowania

  Orion XS zawiera w pełni programowalne algorytmy ładowania i osiem wstępnie zaprogramowanych ustawień akumulatora.

Główne informacje

Ładowarka Orion XS, zaprojektowana od podstaw, redefiniuje adaptacyjne ładowanie akumulatorów DC-DC. Urządzenie jest przeznaczone do systemów z dwoma akumulatorami ładowanymi za pomocą inteligentnego alternatora. Zapewnia ono nie tylko maksymalną wydajność, ale także gwarantuje bezpieczeństwo systemu.

Orion XS działa jako ładowarka akumulatorów DC-DC lub jako zasilacz, oferując szeroki zakres napięcia wejściowego i wyjściowego. Jest to szczególnie ważne w pojazdach z inteligentnym alternatorem Euro 5 lub Euro 6, które często dostarczają zbyt niskie napięcie ładowania, nawet przy pracującym silniku. Dłuższe kable, jak w łodziach i pojazdach kempingowych, mogą powodować spadki napięcia. W takich przypadkach precyzyjne i kontrolowane ładowanie jest niezbędne, aby w pełni naładować akumulator bytowy, jednocześnie chroniąc akumulator rozruchowy przed rozładowaniem.

Aby zapobiec uszkodzeniom akumulatorów litowych, ładowarka automatycznie wyłącza się przy niskich temperaturach. Dodatkowo, ładowarka wyłącza się, gdy napięcie wejściowe spadnie poniżej ustawionej wartości blokady, i włącza się ponownie, gdy napięcie wejściowe wzrośnie powyżej wartości ponownego uruchomienia. To rozwiązanie chroni źródłowe urządzenie, czyli akumulator rozruchowy, przed głębokim rozładowaniem.

Aby zapobiec uszkodzeniom akumulatorów litowych, ładowarka automatycznie wyłącza się przy niskich temperaturach. Dodatkowo, ładowarka wyłącza się, gdy napięcie wejściowe spadnie poniżej ustawionej wartości blokady, i włącza się ponownie, gdy napięcie wejściowe wzrośnie powyżej wartości ponownego uruchomienia. To rozwiązanie chroni źródłowe urządzenie, czyli akumulator rozruchowy, przed głębokim rozładowaniem.

Orion XS można włączać i wyłączać zdalnie za pomocą złącza zdalnego włączania/wyłączania lub aplikacji VictronConnect. Typowe zastosowania obejmują okablowanie przełącznika lub systemu zarządzania akumulatorem (BMS).

Orion XS jest wyposażony w kompleksową ochronę elektroniczną przed przeciążeniem, zwarciem i nadmiernymi temperaturami. Automatycznie zmniejszy moc wyjściową, gdy osiągnie maksymalną temperaturę pracy. Dodatkowo Orion XS spełnia wymogi normy ochrony IP65. Oznacza to, że produkt jest pyłoszczelny i chroniony przed ulewnym deszczem.

Natychmiastowy odczyt

Aplikacja VictronConnect zapewnia dostęp do najważniejszych danych, w tym ostrzeżeń i alarmów, na stronie listy urządzeń bez konieczności łączenia się z produktem.

Gniazdo VE.Direct i DVCC

Pozwala na przewodowe połączenie z urządzeniem GX, takim jak Cerbo GX lub Ekrano GX, komputerem czy innymi urządzeniami. Dzięki temu możliwe jest zaawansowane monitorowanie, sterowanie i diagnostyka z dowolnego miejsca (wymaga podłączenia urządzenia GX do internetu z dostępem do portalu VRM) lub lokalnie za pomocą Konsoli Zdalnej.

Specyfikacja

• Parametry / Model Ładowarka akumulatorowa Orion XS 12/12- 50 A DC-DC
• Zakres napięcia wejściowego 9–17 V
• Zakres regulacji napięcia wyjściowego 10–17 V
• Tolerancja napięcia wyjściowego +/- 0,25 % (maks.)
• Zakłócenia napięcia wyjściowego 10 mV rms
• Zakres ustawień prądu wejściowego i wyjściowego 1 –50 A
• Maks. ciągły prąd zwarciowy C 50 A
• Ciągła moc wyjściowa w temp. do 40 °C 1) 700 W
• Sprawność maksymalna 98,5 %
• Pobór prądu bez obciążenia mniej niż 100 mA
• Pobór prądu w trybie czuwania mniej niż 1,5 mA

Gniazda komunikacyjne

• Aplikacja VictronConnect / Bluetooth Smart Tak
• VE.Smart Networking Tak
• VE.Direct Tak (w tym DVCC)

Inne

• Zakres temperatury roboczej -20 do +60 °C (spadek 1,5 % na °C powyżej 40 °C)
• Wilgotność Maks. 95 % bez kondensacji
• Złącze prądu stałego (DC) Zaciski śrubowe
• Maksymalny przekrój przewodu 4 AWG (21.2 mm2)
• Masa 0,330 kg (0,73 lb)
• Wymiary wys. x szer. x gł. 137,3 x 123,1 x 40 mm
• Stopień ochrony IP65

Normy

• Bezpieczeństwo IEC 62477-1
• Emisja IEC 61000-6-3, EN 55014-2
• Odporność IEC 61000-6-2, IEC 61000-6-1, EN 55014-2
• Dyrektywa motoryzacyjna ECE R10-5 w trakcie opracowania
