Linię ograniczników przepięć stanowią urządzenia klasy 1+2. Służą do ochrony instalacji elektrycznych przed bezpośrednimi uderzeniami piorunów o niskiej intensywności. Odpowiednie dla strefy ochrony odgromowej LPL III, IV według normy EN 62305 w sieci 3-fazowej TN-C, gdzie całkowity prąd udarowy wprowadzony do instalacji elektrycznej wynosi 37.5 kA, a jego udar może wynieść 75 albo 100 kA w zależności od konfiguracji i położenia punktu uziemiającego, uziemienia instalacji piorunochronnej oraz miejsca zainstalowania ogranicznika przepięć.

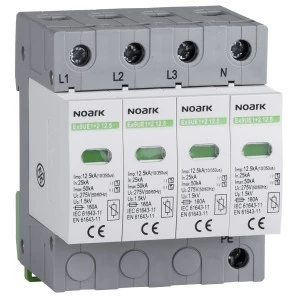

Konstrukcja ograniczników Ex9UE1+2 12.5 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji i spełnia kryteria obu klas I i II. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Najważniejsze funkcje:
- Ograniczniki przepięć
- Typ 1+2 (Klasa I+II, T1+T2, B+C)
- Testowane zgodnie z 61643-11
- Napięcie trwałej pracy Uc od 275 V AC do 440 V AC
- Wersje podłączenia 1+0, 1+1, 2+0, 3+0, 3+1 oraz 4+0
- Wymienna wkładka warystorowa
- Dostępne z i bez styku pomocniczego
- Optyczny wskaźnik stanu wkładki warystorowe
Zastosowanie:
Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.
Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii. Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.
Specyfikacja:
- Producent: Noark
- Znamionowe napięcie AC: 275
- Układ sieci TN-C-S: TAK
- Poziom ochrony L-N: 1.5
- Energia właściwa (W/R): 156.25
- Klasa ochronności: Typ 1+2
- Najwyższe napięcie trwałej pracy AC: 275
- Maks. przekrój przewodu (jedno-/wielodrutowego):50mm2
- Rozmiar: 4 moduły
- Prąd udarowy (10/350 µs): 12.5
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Układ sieci TN: TAK
- Układ sieci TN-S: TAK
- Liczba biegunów: 4
- Poziom ochrony N-PE: 1.5
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Maks. przekrój przewodu elastycznego: 50mm2
TYPY / KLASY ograniczników przepięć:
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).
Ogranicznik typu 1, czyli dawnej klasy B
- często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.
Ogranicznik typu 2, czyli dawnej klasy C
- często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.
Ochronnik typu 3, czyli dawnej klasy D
- służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.
Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
