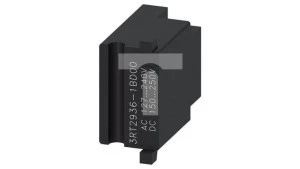

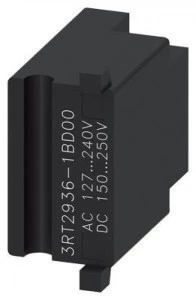

OGRANICZNIK PRZEPIĘĆ, WARYSTOR, 127...240V AC, 150...250V DC, DLA STYCZNIKÓW WLK. S2, S3 3RT2936‑1BD00
- Producent:SIEMENS
- Seria produktu:SIRIUS 3RT 3RH
- Indeks producenta:3RT2936-1BD00
- Indeks TIM:0001-00014-34847
- Kategoria:Układy tłumiące
- Ocena:
Cena:
Styczniki SIRIUS 3RT
Bezpieczeństwo na które Cię stać
Styczniki do Twoich aplikacji
Styczniki do załączania
silników... i nie tylko
SIRIUS 3RT to rozbudowana seria styczników wśród których znajdziesz styczniki powietrzne i próżniowe 3 fazowe do załączania silników (AC-3/AC-3e), styczniki trój- i czteropolowe do załączania obciążeń rezystancyjnych (AC-1), styczniki do załączania kondensatorów (AC-6b), styczniki 4 biegunowe do załączania silników (AC-3) oraz wiele wersji specjalnych które sprostają wymaganiom każdej aplikacji.
Seria 3RT to również szereg akcesoriów, zestawów okablowania i elementów montażowych pozwalających na ograniczenie ilości pomyłek i przyśpieszających montaż.
Poznaj styczniki SIRIUS 3RT
Załączanie silników Kategoria użytkowania AC-3/AC-3e - załączanie silników asynchronicznych klatkowych to zadanie gdzie nasze styczniki sprawdzą się idealnie. Zakres mocy od 3 do 250 kw (przy 400 V) dla styczników powietrznych i do 450 kw dla styczników próżniowych (serii 3TF6) wystarczy do większości aplikacji. Styczniki oprócz mocy, podzielone są wielkościami mechanicznymi, najmniejsze S00 czyli 3RT201... o mocy do 7,5 kW, S0 (3RT202...) do 18,5 kW, S2 (3RT203...) do 37 kW... oraz większe, idealnie pasują do innych urządzeń serii SIRIUS tworząc niezawodne zestawy rozruchowe.
Załączanie obciążeń rezystancyjnych Kategoria użytkowania AC-1 - załączanie obciążeń rezystancyjnych. Zoptymalizowane pod tym kątem styczniki dostępne są w wykonaniu trójbiegunowy, i czterobiegunowym. Wersje trójbiegunowe o maksymalnej obciążalności 2650 A, czterobiegunowe 525 A.
Załączanie kondensatorów Kategoria użytkowania AC-6b - załączanie kondensatorów. Specjalne wykonanie stycznika doposażone w blok który ogranicza prądy udarowe związane z załączaniem kondensatorów stosowanych w bateriach do kompensacji mocy biernej. Seria styczników 3RT26 dostępna do kondensatorów o mocy do 100 kVAr przy napięciu 400 V.
Styczniki pomocnicze Seria 3RH2 na pierwszy rzut oka identyczna jak styczniki 3RT202 (czyli wielkość mechaniczna S00). Bazowo wyposażona 4 styki w kombinacjach od 4NO do 2NO + 2NC dostępna również w wersji 8 stykowej ze stykami z możliwością demontażu oraz zamontowanymi na stałe (z certyfikatem SUVA).
Realizacja funkcji bezpieczeństwa Każdy ze styczników może być zastosowany do realizacji funkcji bezpieczeństwa. Styki pomocnicze wykorzystane w obwodzie sprzężenia zwrotnego są zgodne z PN-EN 60947-4-1 załącznik F. Dostępne są również wersje z nabudowanym na stałe blokiem styków pomocniczych czyli te z certyfikatem SUVA. Innowacją jest stycznik w wejściem F-PLC-IN, specjalna konstrukcja cewki, pozwala na osiągnięcie poziomu SIL 2 z wykorzystaniem tylko jednego stycznika.
Kombinacje rozruchowe Dostępne jako gotowe zestawy lub jako elementy składowe. w portfolio aparatury łączeniowej SIRIUS można znaleźć zestawy do rozruchu nawrotnego oraz gwiazda-trójkąt. Zestawy te mogą być w łatwy sposób doposażone w zabezpieczenie zwarciowe (np. wyłącznik silnikowy SIRIUS 3RV2) i zamontowane na płycie montażowej lub z wykorzystaniem dedykowanych adapterów na systemie szyn rozdzielczych 60 mm. Istnieje też możliwość, zabudowania ich w systemie montażowym SIRIUS 3RV29.
Akcesoria Wśród akcesoriów można znaleźć te najczęściej stosowane: ograniczniki przepięć instalowane w obwodzie cewki, bloki styków pomocniczych montowane czołowo lub bocznie, zestawy do budowy układów nawrotnych lub gwiazda-trójkąt. Są tam też elementy mniej popularne, ale często bardzo przydatne, należą do nich między innymi: moduły zwłoczne, moduły blokad mechanicznych, moduły sprzęgające i moduły funkcyjne w wersji komunikacyjnej.
Poznaj korzyści wynikające z zastosowania styczników 3RT
Przyłącza śrubowe
lub sprężynowe
Części
zapasowe
Bezpieczeństwo
maszyn
Kompatybilność z innymi
urządzeniami
Zobacz, jakie pytania mieli inni użytkownicy
Odpowiednia konstrukcja styków wymagana jest np. w momencie, gdy aparat wykorzystywany jest w obwodzie bezpieczeństwa. Styki lustrzane wg PN-EN 60947-4-1 załącznik F i styki mechanicznie sprzężone wg PN-EN 60947-5-1 załącznika L w skrócie zakładają, że styk NC nie powinien się zamknąć w momencie gdy styk NO lub tor prądowy nie jest otwarty.
Kategoria użytkowania (np. AC-3, AC-4) definiuje warunki związane z załączaniem obciążenia i wynikające bezpośrednio z jego właściwości. Przy doborze aparatu należy zwrócić szczególną uwagę na prądy które aparat może łączyć przy danym typie obciążenia. Niewłaściwy dobór może skutkować szybszym zużyciem urządzenia.
Typ koordynacji opisuje zachowanie się zestawu rozruchowego w momencie zwarcia. w typie koordynacji 1 dopuszcza się uszkodzenie urządzenia. Typ koordynacji 2 wymaga, aby urządzenia mogły dalej pracować. Ważne jest, aby oferowane kombinacje urządzeń były odpowiednio przebadane aby zapewnić długą i bezpieczną eksploatację.
Podczas rozłączania cewki generują się przepięcia, cewka może być doposażona w element dodatkowy (m.in. warystor, człon RC, diodę) służący do ograniczania wartości tego przepięcia. Ogranicznik ma też wpływ na czas otwarcia styków stycznika. Zastosowanie ogranicznika wynika m.in. z norm dotyczących kompatybilności elektromagnetycznej. Trzeba pamiętać, że duża część cewek ma fabrycznie wbudowany tego typu element.
