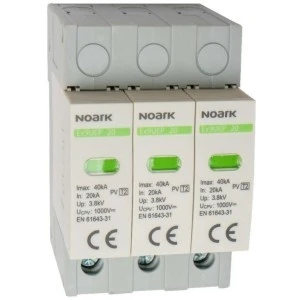

Ogranicznik przepięć SPD DC 1000V C (Typ 2) 3P 20kA/40kA fotowoltaiczny NOARK

Ograniczniki przepięć typu Ex9UEP (N) są przeznaczone do ochrony aplikacji fotowoltaicznych. Zostały zaprojektowane i wykonane zgodnie ze standardami normy EN 61643-31, klasy PV T1+T2. Optyczny wskaźnik stanu wkładki warystorowej informuje o zużyciu elementu. Wbudowany styk pomocniczy pozwala na sygnalizację elektryczną stanu wkładki. Możliwa bezpieczna wymiana zużytej wkładki warystorowej bez odłączania urządzenia.

Chroni od przepięć powstałych w wyniku wyładowań pośrednich oraz procesów łączeniowych – ograniczniki typu 2 (dawniej klasa C). Napięcie pracy wynoszące 1000V DC umożliwia zastosowanie w najbardziej wymagających instalacjach PV.

Zastosowanie:

Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii. Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

Dane techniczne:

• Producent: Noark
• Rodzaj: ogranicznik przepięć
• Układ sieci: DC
• Znamionowe napięcie AC: 1000
• Maks. przekrój przewodu elastycznego: 25mm2
• Liczba biegunów: 3
• Ze stykiem do zdalnej sygnalizacji: NIE
• Typ 2: TAK
• Rozmiar: 3 moduły
• Najwyższe napięcie trwałej pracy AC: 1000
• Poziom ochrony L-N: 905
• Stopień ochrony: IP20
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Zintegrowane dobezpieczenie: NIE
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Poziom ochrony N-PE: 3.8
• Odporność na zwarcia: NIE
• Znamionowy prąd wyładowczy (8/20): 20

Produkt przeznaczony jest do funkcji i zastosowań wymienionych w opisie.

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
