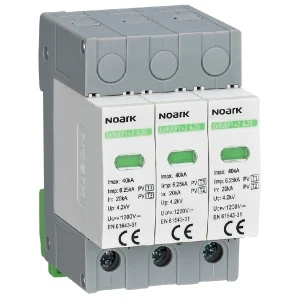

graniczniki przepięć typu Ex9UEP są przeznaczone do ochrony aplikacji fotowoltaicznych. Zostały zaprojektowane i wykonane zgodnie ze standardami normy EN 61643-31, klasy PV T1+T2.
Optyczny wskaźnik stanu wkładki warystorowej informuje o zużyciu elementu. Wbudowany styk pomocniczy pozwala na sygnalizacuję elektryczną stanu wkładki. Możliwa bezpieczna wymiana zużytej wkładki warystorowej bez odłączania urządzenia. Napięcie pracy wynoszące 1000V DC umożliwia zastosowanie w najbardziej wymagających instalacjach PV.
Zastosowanie:
Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.
Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii. Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.
Specyfikacja:
- Producent: Noark
- Klasa ochronności: Typ 1+2
- Zintegrowane dobezpieczenie: NIE
- Prąd udarowy (10/350 µs): 6.25
- Maks. przekrój przewodu (jedno-/wielodrutowego): 25mm2
- Rozmiar: 3 moduły
- Liczba biegunów: 3
- Ze stykiem sygnalizacyjnym: NIE
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Wydmuchowy: NIE
- Układ sieci DC: TAK
- Maks. przekrój przewodu elastycznego: 25mm2
- Inny układ sieci: TAK
- Znamionowe napięcie: AC
TYPY / KLASY ograniczników przepięć:
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).
Ogranicznik typu 1, czyli dawnej klasy B
- często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.
Ogranicznik typu 2, czyli dawnej klasy C
- często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.
Ochronnik typu 3, czyli dawnej klasy D
- służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.
Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
