Ogranicznik ochronnik przepięć to kluczowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć spowodowanymi wyładowaniami atmosferycznymi
Głównym zadaniem ograniczników przepięć jest szybkie rozpoznanie niebezpiecznie wysokiego napięcia i przekierowanie nadmiaru energii elektrycznej do ziemi (uziemienia), chroniąc w ten sposób urządzenia elektryczne.
Prezentowany ogranicznik przepięć dedykowany jest do instalacji fotowoltaicznych do 1000 V DC.
Najważniejsze funkcje:
- Zaprojektowane do ochrony przed przepięciami spowodowanymi wyładowaniami atmosferycznymi
- Ogranicznik przepięć typu 2 40 kA zgodnie z normami UTE C 61740-51 i EN 50539-11:2013
- Wyposażenie w zdalny styk transferowy do wysyłania kasety musi być zastąpione informacjami o wskazaniu
- Łatwa wymiana kaset wysuwnych i możliwość podłączenia za pomocą blokady antywibracyjnej
- Odwracalny ogranicznik przepięć, zasilanie przez dolne i górne połączenie z przewodami
Dane techniczne:
- Producent: Schneider

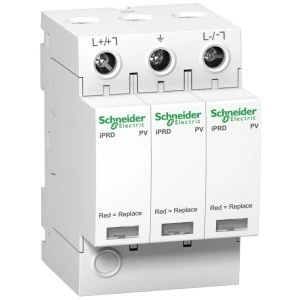

- Nazwa produktu: Acti9 iPRD PV-DC
- Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
- Skrócona nazwa urządzenia: iPRD PV-DC
- Opis biegunów: 3P
- Rodzaj wyjścia: Styk (beznapięciowy)
- Zestaw styków sygnałowych: 1 SD (1 Z/O)
- Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
- Uoc stc: Maksymalne napięcie obwodu otwartego generatora PV w standardowych warunkach testowych.: 833 V
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Ogólne:
- Klasa ochronnika przeciwprzepięciowego: Typ 2
- Technologia ochronnika przeciwprzepięciowego: MOV
- [Ue] Znamionowe napięcie łączeniowe: 1000 V +/- 10 % prąd stały (DC)
- [In] Nominalny prąd wyładowczy: 15 kA
- [Imax] Maksymalny prąd wyładowczy: 40 kA
- Prąd udarowy [Iimp]: Tryb wspólny: 50 kA N/PE; Tryb różnicowy: 12,5 kA L/N
- Największe trwałe napięcie pracy [Ucpv]: Tryb różnicowy: 1000 V L+/L-; Tryb wspólny: 1000 V L+/L-/PE
- Napięciowy poziom ochrony [Up]: <3,9 kV typ 2
- Rodzaj dobezpieczenia: Zintegrowany rozłącznik
- [Iscpv] Prąd znamionowy zwarcia: 200A
- Sygnalizacja lokalna: Biały/czerwony znacznik
- Napięcie obwodu sygnalizacyjnego: AC: 250 V 50/60 Hz
- Prąd wyjściowy sygnalizacyjny: 0,25 A
- Sposób montażu: Zatrzaskowy (szyna DIN)
- Szerokość w modułach 9 mm: 6
- Wysokość: 85 mm
- Szerokość: 54 mm
- Głębokość: 69 mm
- Masa produktu: 400 g
- Kolor: Biały (RAL 9003)
- Czas odpowiedzi: <=25ns
- Długość odizolowanego odcinka: 14 mm
- Moment dokręcania: 3,5 N.m
Środowisko pracy
- Normy: EN 50539-11:2013, UTE C 61740-51
- Certyfikaty produktu: CE
- Stopień ochrony IP: IP40 na przednim panelu; IP20 na zacisku
- Stopień ochrony IK: IK03
- Wilgotność względna: 5…95 %
- Wysokość pracy (w metrach nad poziomem morza): 2000 m
- Temperatura otoczenia dla pracy urządzenia: -25…60 °C
- Temperatura otoczenia dla przechowywania: -40…80 °C
Przyłącza - zaciski:
- Zacisk typu tunelowego 2,5…16 mm² elastyczny
- Zacisk typu tunelowego 2,5…16 mm² elastyczny z tulejką
- Zacisk typu tunelowego 2,5…25 mm² sztywny
